LoRa無線模塊LoRa1262測評

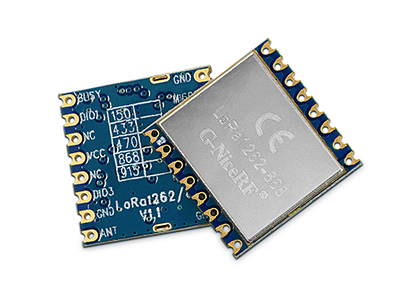

LoRa無線模塊LoRa1262是我司推出的一款產品，今天我為大家做了一個測評，目的是能幫助大家快速了解這款LoRa無線模塊。LoRa1262無線模塊采用了Semtech公司的SX1262器件，采用高精度的TCXO晶振，超低接收電流和休眠電流,-148dBm的靈敏度。內置64KHz 晶振，在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部MCU的資源。小巧的體積搭配22dBm(160mw)的輸出功率，在物聯網和電池供電的應用場景有極大的優勢。

LoRa無線模塊LoRa1262最大的特點就是它在低功耗領域中的應用，它的接收電流和休眠電流都已經達到業界領先的程度?；蛟S覺得口說無憑，我們下列出LoRa1262無線模塊和LoRa1278無線模塊的電流對比，作為參考數據。

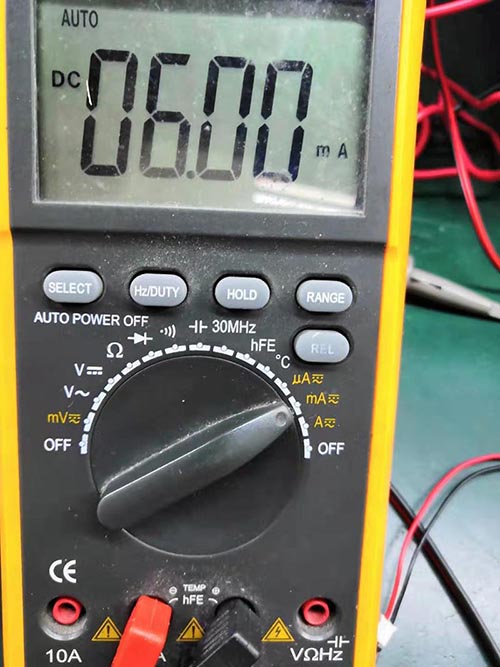

（LoRa1262實測接收電流）

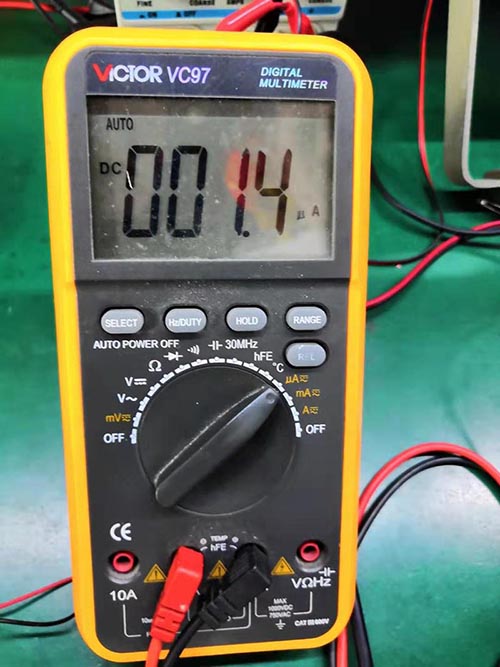

（LoRa1262實測休眠電流）

從表格中可以看出，LoRa1262模塊的接收電流要比LoRa1278低了許多，但是LoRa1262的發射電流卻比LoRa1278的高，這說明了LoRa1262模塊比LoRa1278無線模塊功耗低的同時，LoRa1262的輸出功率也比LoRa1278要大。整體來說，LoRa1262無線模塊的低功耗和功率都要比LoRa1278無線模塊優秀一點（當然要根據客戶自身的需求進行選擇）。

我司LoRa1262無線模塊采用了TCXO晶振的，TCXO晶振與普通的晶振的區別又在哪呢？晶振的作用是讓模塊的頻率更加的準確。但是晶振再如何準確，都會存在一定的偏差，而TCXO晶振比普通的晶振區別就在于偏差小，精度高，TCXO晶振精度可達1ppm，不僅在常溫下是1PPM， 在整個溫度范圍 （-40~+85℃）的范圍都是1PPM，會根據環境溫度自動補償頻率偏差；而普通的晶振精度為10ppm，也不會根據環境溫度自動補償頻率偏差。但是相對來說，精度高的晶振的電流要比精度低的晶振要高一點點。

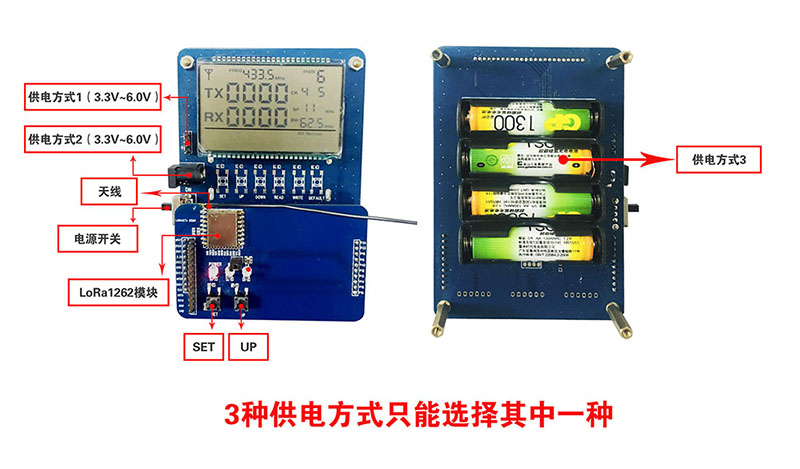

接下來，我們需要將LoRa1262無線模塊進行實地測距，測試地點選擇在深圳市寶安區107國道。由于LoRa1262無線模塊屬于前端模塊，是無法自己進行發射接收的，需要借助DEMO板才可以進行收發。所以我們進行測試的時候，是需要準備兩塊DEMO板，除此之外兩塊DEMO板上都需要安裝一根425px導線天線。如圖：

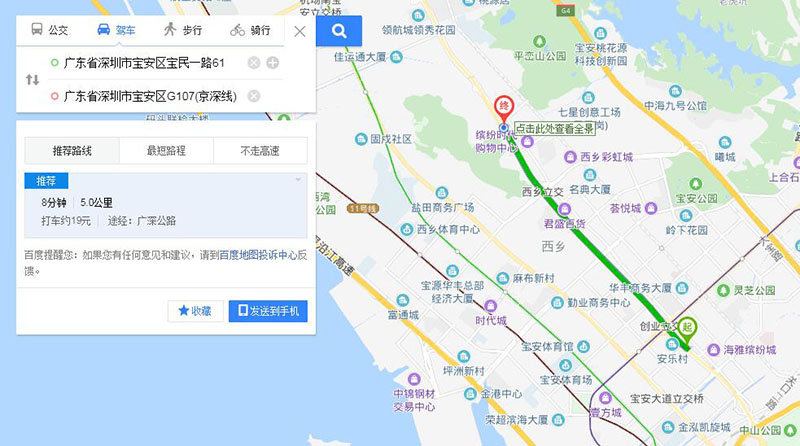

進行測距前，我們需要設置兩塊DEMO板參數一樣，參數如下：頻率：441.5MHz；BW=500K；SF=12；速率>0.8K。測試結果：深圳市寶安區交通運輸局至寶安西成工業區天橋可以互相收發到信號，全程共5公里。
