無線模塊高低溫測試

1. 測試產品信息

產品型號：SV6500-433無線模塊

產品描述： SV6500-433無線模塊是一款超遠距離的無線數傳電臺，采用的是高性能的SiliconLab Si4432射頻芯片。極低的接收靈敏度,再加上業界領先的5 W的超大輸出功率保證擴大范圍和提高鏈路性能。無線數據傳輸模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。

產品應用： 無線遙控遙測、遠程抄表、安防系統、工業數據采集、家庭自動化遙測、無線數據通信、門禁系統、機器人控制

2. 產品測試電壓：DC12V

3. 產品測試目的

測試SV6500-433無線模塊產品在不同的工業環境溫度中工作頻率是否是否符合標準，通訊功能是否正常。

4. 產品測試儀器

1. Agilent 8594E頻譜儀

2. 可程式恒溫恒濕試驗箱

3. 帶有串口的標準DEMO板，每隔固定時間收發一次

4. 433MHz、868MHz天線

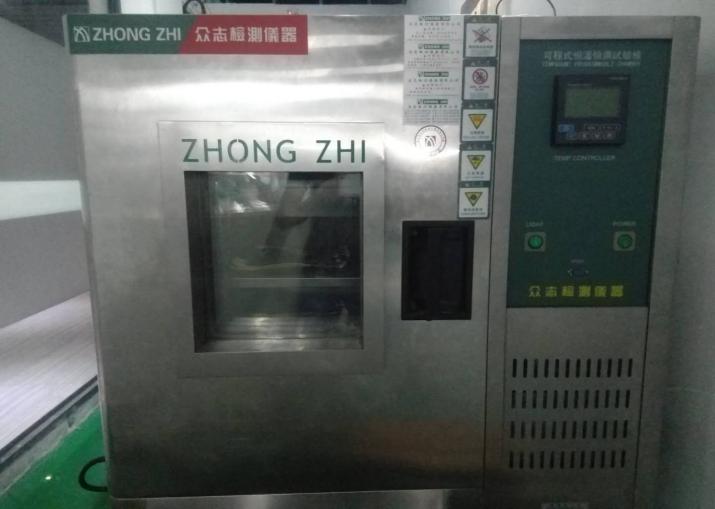

（可程式恒溫恒濕試驗箱）

（Agilent 8594E頻譜儀）

（DEMO板）

（SV6500-433無線模塊）

5. 產品測試方法

1. 將產品與標準DEMO板連接，上電后放入恒溫箱，設置恒溫箱溫度-40°，待溫度穩定后，用頻譜儀監測產品的實際工作頻率，并記錄。
2. 取相同的DEMO板，設置DEMO板與恒溫箱內的產品模塊相同的頻率，接上天線，并隔固定時間給恒溫箱內產品發送數據，產品藍燈亮

    且標準DEMO板上藍燈亮則產品能正常收發數據，記錄通訊功能正常；反之記錄通訊功能異常。

3. 更改恒溫箱溫度，依次設置為-40°、-20°、25°、60°、85°，重復第一步。

① 設置恒溫箱為-40°

② 設置恒溫箱為-20°

③ 設置恒溫箱為25°

④ 設置恒溫箱為60°

⑤ 設置恒溫箱為85°

6. 合格產品判斷標準

頻段設置為433MHz或者470MHz的產品，在各個溫度環境下實際測量的工作頻率與設置頻率的誤差均不超過±5KHz，且通訊功能正常，則產品合格。

頻段設置為868MHz的產品，要求誤差不超過±9KHz;頻段設置為915MHz的產品，要求誤差不超過±10KHz.

7. 產品測試結論

經過規范測量和計算,分析數據可知:SV6500-433無線模塊在常溫下工作頻率偏差小于±5KHz,屬于正常值，產品在不同的高低溫度環境下工作頻率偏差在規范要求的范圍內，并且可以正常的收發數據，測試產品合格。

8. 產品測試數據

SV6500-433無線模塊產品測試數據
