藍牙模塊BLE5101高低溫測試

1. 測試產品信息

產品型號：BLE5101

產品描述：

BLE5101是一款基于藍牙協議5.1版本的藍牙轉串口收發模塊，主從角色并存，體積小，功耗低，工作信號頻段為2.4GHz。

BLE5101藍牙模塊由深圳市思為無線科技有限公司研發，模塊支持主從角色并存，可同時連接主機與從機，并可靈活設置主從機連接數量，最大可支持20個連接。最大支持115200bps波特率的數據傳輸。模塊使用AT指令來設置參數，操作簡單易用。模塊可廣泛應用于智能穿戴、智能家居、汽車、照明、智能自動化數據采集、智能控制、無線傳感、電子標簽等場景。

產品應用：

無線抄表無線傳感，健康傳感器，智能家居，智能穿戴設備，工業遙控、遙測、智能機器人，智能樓宇、智能建筑，無線傳感，自動化數據采集，電子標簽，智能控制。

2. 產品測試電壓：3.3V

3. 產品測試目的

測試藍牙模塊BLE5101在不同高低溫環境下是否可以正常的收發數據，通訊功能是否正常。

4. 產品測試儀器

（可程式恒溫恒濕試驗機）

（2個BLE5101藍牙模塊直接飛線，將串口腳與電源腳拉出來，末端接上排針與USB轉串口模塊相連）

（2個BLE5101藍牙模塊接線背面圖）

（2個BLE5101藍牙模塊接線正面圖）

（將與USB轉串口模塊相連的2個BLE5101藍牙模塊放進恒溫箱內）

5. 產品測試方法

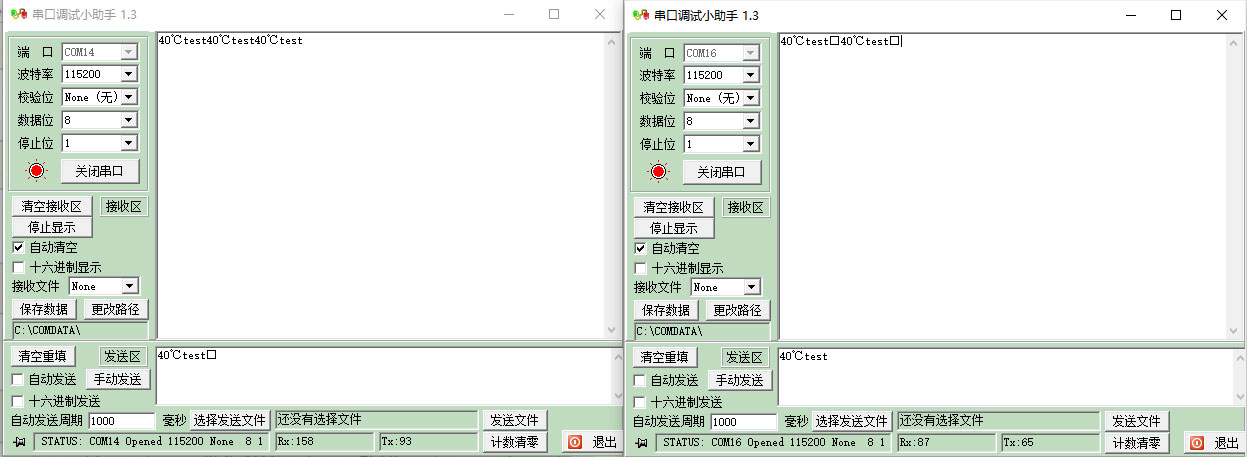

1、將與兩個BLE5101藍牙模塊相連的USB轉串口模塊插到電腦上，打開串口調試助手。

2、觀察恒溫箱內2個BLE5101的藍色指示燈是否亮起（亮起代表2個BLE5101之間已建立藍牙連接），同時在串口調試助手發送數據，觀察另一個串口調試助手窗口是否顯示收到的數據。

3、更改恒溫箱溫度，依次設置為-40°、-20°、20°、40°、60°，重復第2步。

①設置恒溫箱為-40°

②設置恒溫箱為-20°

③設置恒溫箱為20°

④設置恒溫箱為40°

⑤設置恒溫箱為60°

6. 產品測試結論

經過規范測量和計算,分析數據可知:BLE5101藍牙模塊在不同高低溫環境下可以正常的收發數據，測試產品合格。

7. 產品測試報告

BLE5101藍牙模塊產品測試報告
