LoRaWan網關LoRaWan1301的發射功率測試

功率是無線模塊重要的參數之一，無線模塊功率越大，傳輸距離就越遠，但相應的產生的功耗也越高。大家都知道無線模塊在出廠時是如何進行發射功率測試的嗎？今天思為無線為大家演示LoRaWan網關 LoRaWan1301的發射功率如何是如何進行測試的。

一、待測試無線模塊

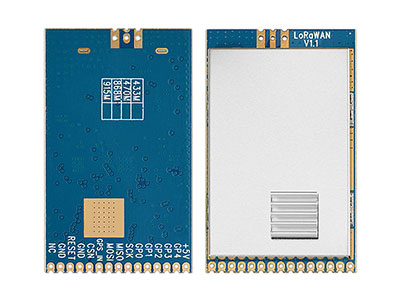

LoRaWan網關LoRaWan1301

二、所需工具和儀器

頻譜儀，直流電源，靜電手帶，電流表，產品功能測試架

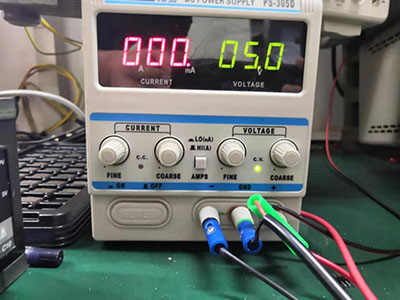

（直流電源）

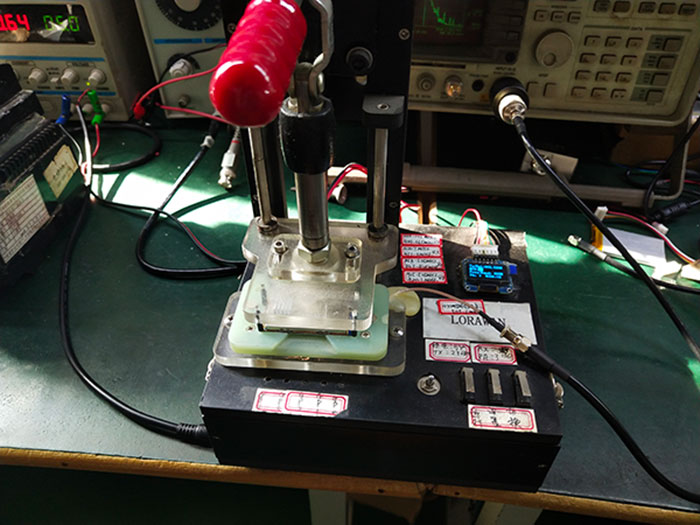

（產品功能測試架-將LoRaWan網關LoRaWan1301按正確方向放入產品功能測試架的夾具中）

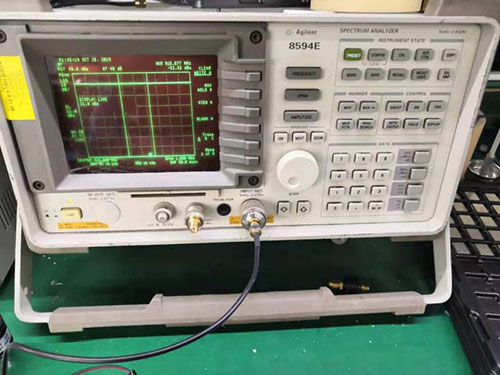

（頻譜儀）

三、測試指標

1、工作電壓：DC5V

2、發射功率：>22dBm

3、中心頻率誤差：<1KHz

4、發射電流：<480mA

四、測試流程

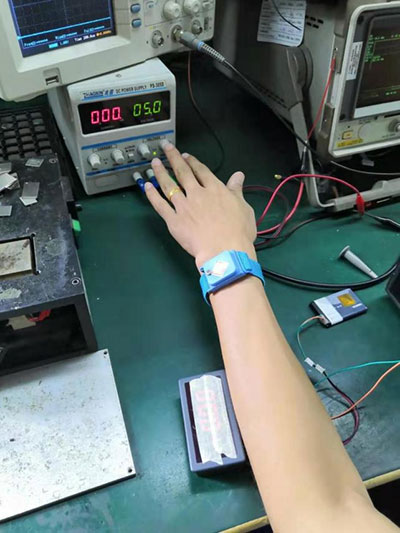

4.1、戴上靜電手環，將電源電壓設在5V。

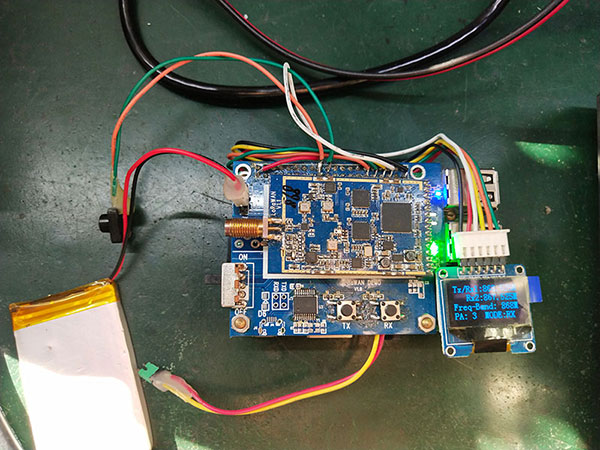

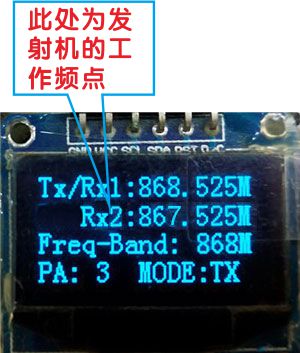

4.2、將頻譜儀的中心頻點設成帶測模塊的工作頻點，具體頻點看LCD顯示，DEMO板的頻率設成待測模塊一致，接上顯示器和手標。例如433M模塊，那參數設置如下圖顯示：BAND:868M，PA:3，MODE:TX

具體頻率參數見下表格：

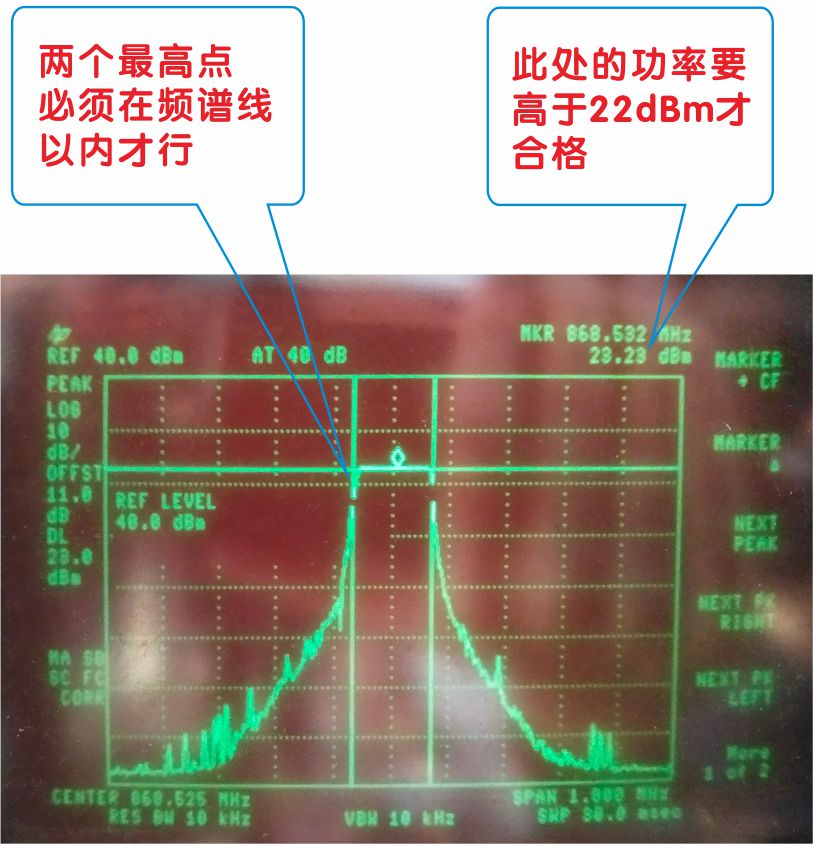

4.3、將模塊按正確方向放入測試夾具中，上電時，測試架上的GPO-GP4的燈上電要全亮一秒再滅，按下測試架的運行鍵。頻譜儀上要顯示功率大于22dBm，頻率在范圍以內，見下圖：

4.4、通訊測試時，接收板的綠燈要閃爍。

4.5、以上的4.4和4.5項測試都正常才是合格產品。

五、注意事項

1、直流電源與測試夾具的電源連接不能接反，且直流電源電壓設定后不能隨便調節。

2、頻譜儀的參數設置完成后不能隨便改動。

3、電源儀器都要可靠性接地。
