嵌入無線模塊的DEMO板在PCB上如何正確使用導線天線

近期，有客戶向我司反饋嵌入無線模塊的DEMO板在PCB上使用導線天線測試的輻射數值相差2倍以上。今天，思為無線小編為大家演示在PCB上如何正確使用導線天線以及輻射測試對比。

一、所需工具和儀器

嵌入無線模塊LoRa-CC68的DEMO功能演示板、頻譜儀、電池

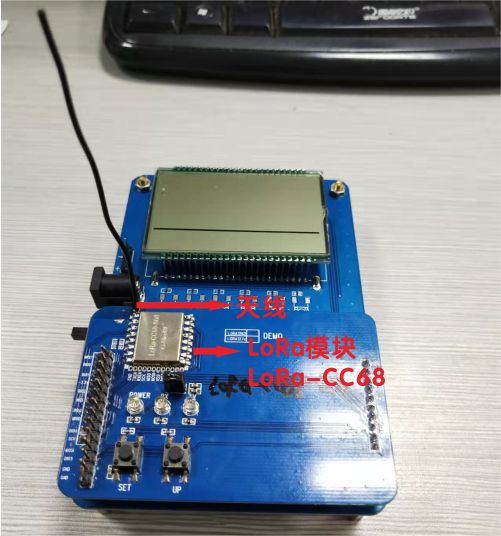

(安裝導線天線和嵌入無線模塊LoRa-CC68的DEMO功能演示板)

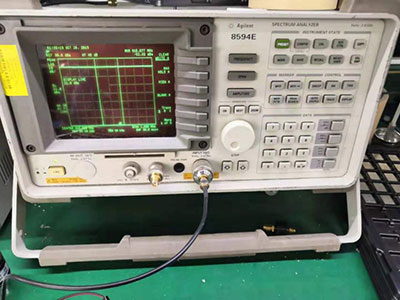

（頻譜儀）

二、測試流程

第一次測試：首先給嵌入無線模塊LoRa-CC68的DEMO功能演示板安裝導線天線，導線天線跟PCB距離1cm以上（如圖1），然后給DEMO功能演示板上電和連接頻譜儀，觀察頻譜儀曲線圖上面的輻射值（圖2）。

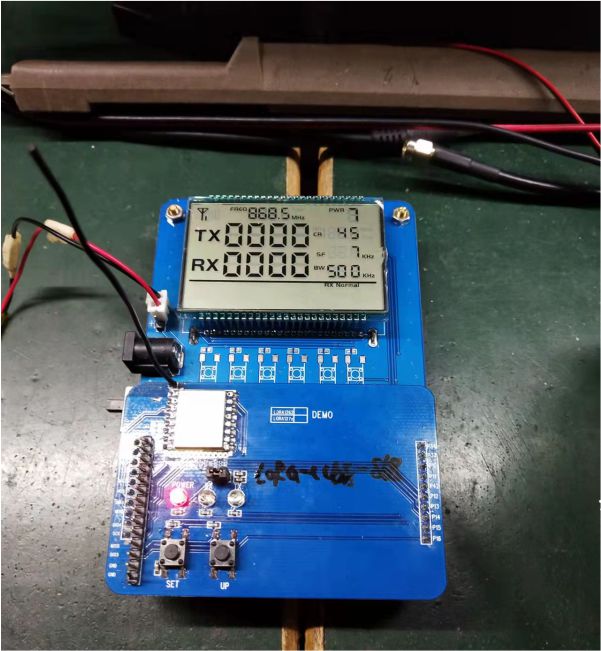

（圖1）

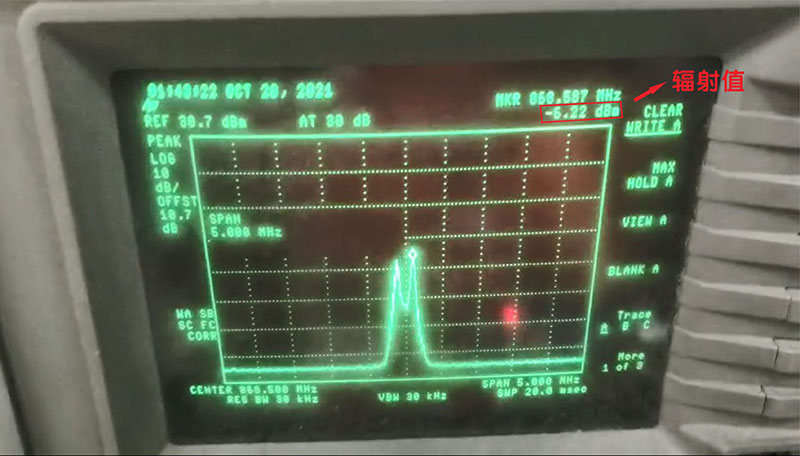

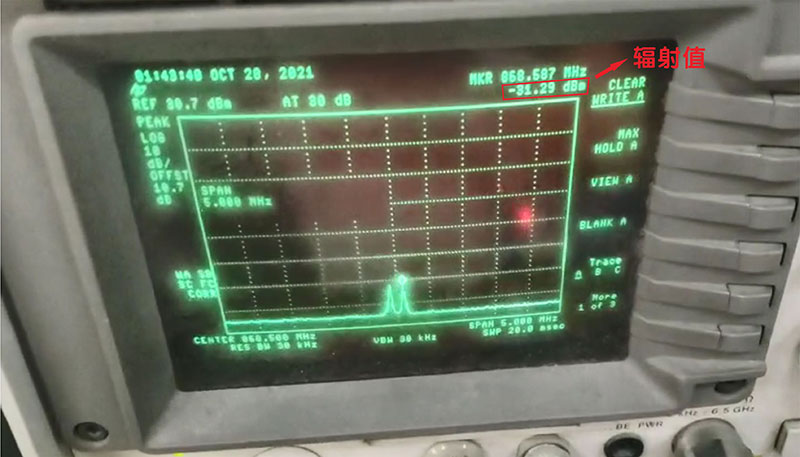

（圖2）

第二次測試：導線天線緊貼PCB（如圖3），然后給DEMO功能演示板上電和連接頻譜儀，觀察頻譜儀曲線圖上面的輻射值（圖4）。

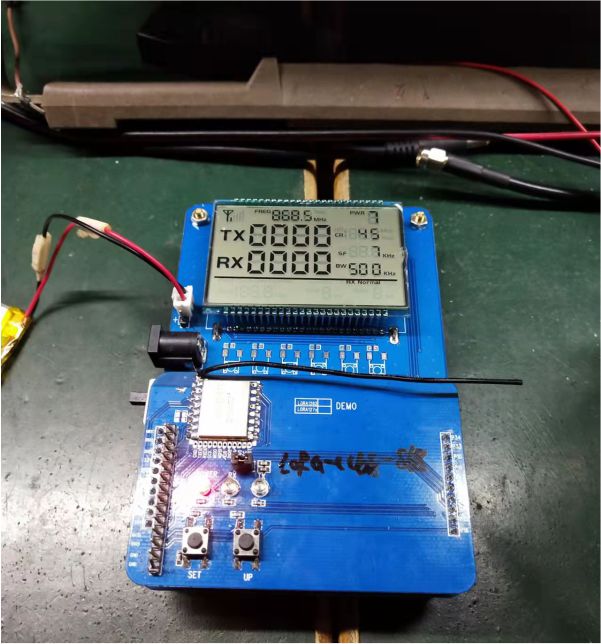

（圖3）

（圖4）

通過以上兩次測試，可知嵌入無線模塊的DEMO功能演示板在PCB上使用導線天線，需要跟PCB距離1cm以上，否則兩者之間的輻射相差很遠。

三、注意事項

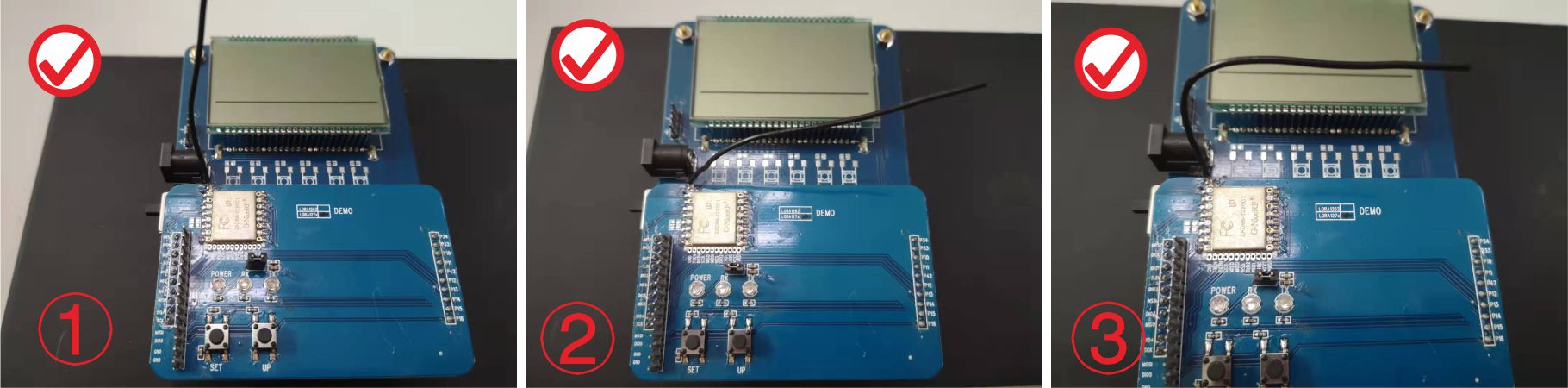

在PCB上使用導線天線/彈簧天線，需要跟PCB距離1cm以上。 導線天線安裝正確示例圖：

備注：安裝導線天線時，導線天線處于豎直狀態（如上圖①），能夠讓天線保持最佳工作狀態。

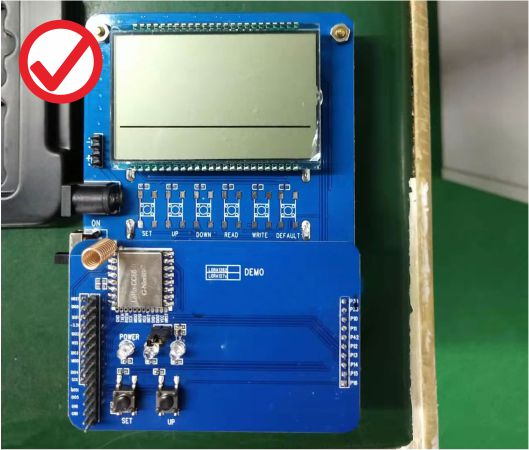

彈簧天線安裝正確示例圖：

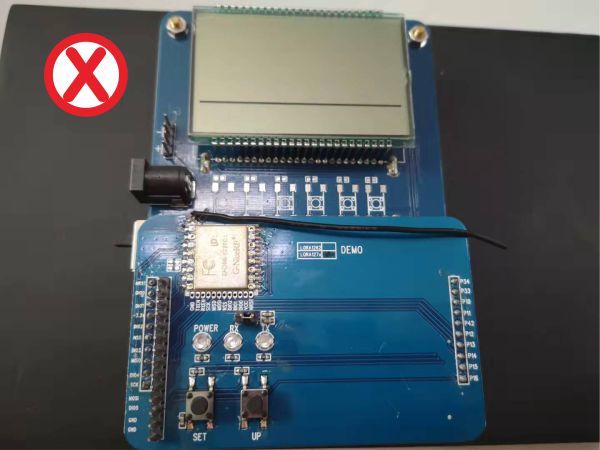

錯誤示例圖：
