基于nRF24L01+的2.4GHz無線模塊設計與應用

nRF24L01+是一款由Nordic Semiconductor設計的單片射頻收發芯片，工作于2.4～2.5GHz ISM頻段，采用GFSK調制技術，支持高達2Mbps的數據傳輸速率，具備低功耗特性，適用于2.4G無線通信應用場景。

基于nRF24L01+的無線模塊硬件設計

nRF24L01+有QFN32 5x5mm封裝，外形尺寸小巧，便于嵌入式系統應用。在選擇芯片時，需考慮其與主控芯片的兼容性、計算能力、接口資源以及電源管理等因素。

基于nRF24L01+的2.4GHz無線通信特性，外圍設計需聚焦電源穩定性（采用LDO穩壓器+濾波電容）、射頻信號完整性（優化晶振匹配、天線阻抗及功率放大器網絡）及模塊擴展性（預留GPIO/SPI接口以支持天線切換、功率調節）。設計需在性能與成本間平衡，確保模塊在復雜電磁環境中穩定工作，并為未來功能升級（如多頻段支持）預留接口。具體nRF24L01+模塊硬件設計可參考RF2401F27模塊內部結構。

RF2401F27模塊內部結構應用說明

思為無線RF2401F27射頻模塊集成nRF24L01+芯片、LDO穩壓器、晶振匹配及功率放大器，內置組件減少外圍復雜度（如LDO輸出3.3V±5%、晶振頻率穩定性±10ppm）。設計時需驗證天線接口性能，并利用SPI接口擴展功能（如動態調節PA輸出功率）。模塊適用于高集成度2.4GHz無線通信場景，兼顧性能與成本優化。

RF2401F27模塊內部結構圖：

PCB布局與布線：

在PCB布局時，要注意將nRF24L01+芯片與其他敏感元件分開，減少干擾。布線要遵循信號完整性原則，保證信號的傳輸質量。例如，射頻信號線要盡量短且避免彎曲，以減少信號損耗和干擾。

nRF24L01+模塊應用說明

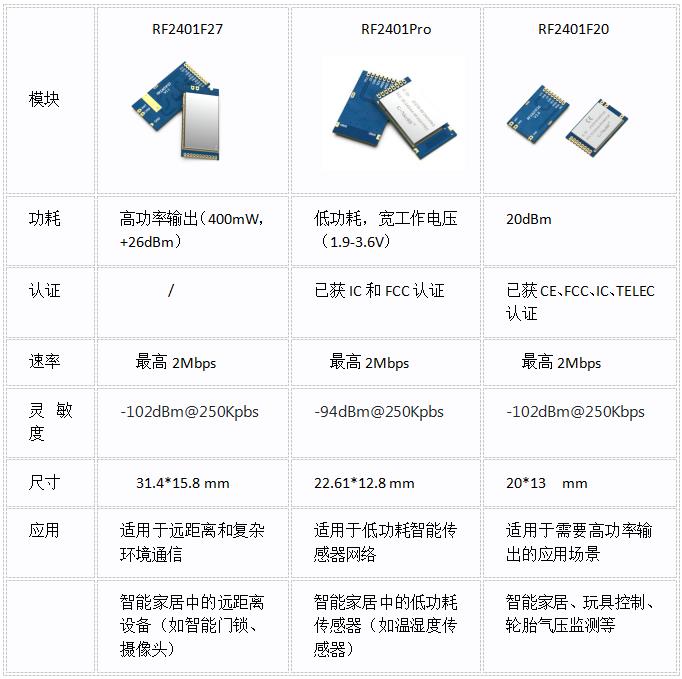

nRF24L01+作為一款高度集成的2.4GHz無線收發芯片，在智能家居、工業控制、健康監測等多元化領域中展現出廣泛的應用潛力。思為無線以nRF24L01+芯片研發了RF2401F27、RF2401PRO及RF2401F20等多款前端模塊，不僅支持超低功耗待機模式，還具備智能跳頻功能，有效提升通信穩定性。

典型應用電路

RF2401F27、RF2401PRO及RF2401F20這三款前端模塊內部集成高效穩壓電路，在遠程通信場景下可實現400mW功率輸出，確保信號覆蓋范圍與傳輸質量。同時，部分產品已通過CE（歐盟）、FCC（美國）、IC（加拿大）、TELEC（日本）等國際權威認證，完全符合低功耗智能傳感器網絡、工業自動化控制、家庭遙測系統等領域的嚴苛應用標準，為全球客戶提供穩定可靠的無線通信解決方案。

為助力用戶快速實現模塊應用，思為無線特別推出了一款集成式應用模塊——RF2401。該模塊與前述三款前端模塊的核心差異在于，其內置了高性能MCU（微控制器單元），用戶無需額外編寫程序即可直接使用，極大地簡化了開發流程，降低了應用門檻。

RF2401模塊不僅具備成本低廉、體積小巧、產品穩定性強的優勢，更在性能上實現了顯著突破：最大發射功率可達10dBm，接收電流低至7mA，接收靈敏度高達-115dBm。經實地測試，其有效通信距離最遠可達500米，遠超同類型2.4G無線模塊，為用戶提供了更廣闊的應用空間。同時，RF2401模塊嚴格遵循FCC（美國聯邦通信委員會）和ETSI（歐洲電信標準化協會）的規范要求，參數指標均符合國際認證標準，可滿足客戶對產品認證的多樣化需求，助力客戶快速開拓市場。

綜上所述，本次簡要描述了nRF24L01+在無線模塊設計與應用方面的基本內容。分享了我司基于nRF24L01+芯片研發的 2.4GHz 無線 ISM 頻段無線收發模塊，展示了這些模塊在實際應用中的基本特點和適用場景。希望這些內容能對大家了解nRF24L01+及其在無線模塊設計中的應用有所幫助。
