WDS使用指南

一、WDS簡介
WDS是Silicon Labs為其推出的RF芯片開發的一個配置生成工具。借助此工具，開發者可以快速地對芯片進行配置，這大大減輕了Si4463 開發負擔。

二、使用指南
安裝并打開此軟件，會顯示如下畫面：

在圖中，“Connect physical device”適用于用戶有開發板的情況，而“Simulate radio”則不要求實際設備，只需要選擇對應的芯片型號就可以配置了。為了便于演示，這里選擇“Simulate radio”。之后的界面如圖：

在這個界面是選擇要配置的芯片型號和版本。這里思為無線選擇Si4463 C2版本作為演示。選擇之后的主界面進入下圖：

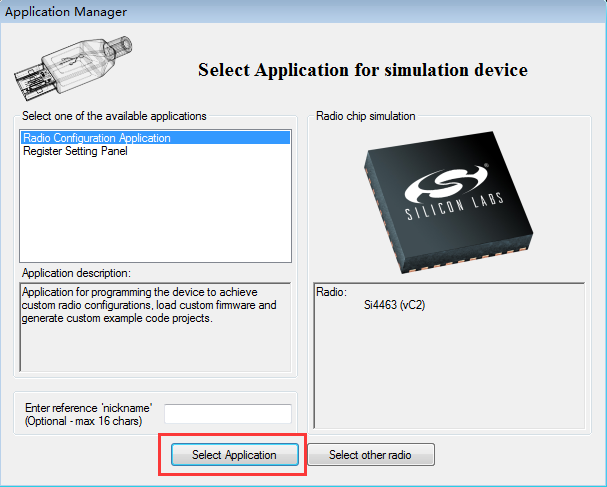

這里是選擇要使用配置模式，“Radio Configuration Application”是直接顯示對應參數的真實值，適合一般用戶；“Register Setting Panel”則是把寄存器列出來，由用戶指定寄存器的值，適合資深用戶；這里我們選擇前者。

上圖即為配置界面，可以看出整個界面被劃分為3部分，分別是選擇工程、配置工程，部署工程。一般來說，整個配置過程大約可以總結為以下流程：

1. 選擇要配置的工程類型，可選的有Empty framework，Unmodulated work等。
2. 配置無線參數，主要有頻率和功率，無線相關的參數，數據包的參數，中斷和快速響應寄存器。
3. 把配置好的參數存儲為文件，可以是頭文件或者工程文件。

下面詳細介紹各個步驟：

* 工程類型（Select project），根據其名稱就可以知道其代表的類型，這個根據實際情況選擇。
* 頻率和功率(Frequency and power)。設置基本功率，頻率和其它參數。設置的實際值必須在芯片的支持范圍內。設置可參考上方圖片。
* RF參數(RF parameters)。選擇想要的調制方式，數據速率和其他參數。

* 數據包欄(Packet)。在實際通信時，可能存在多個數據包，并且每個數據包所使用的參數也不一定相同，在這里可以對每個數據包進行單獨配置。配置的參數主要有，數據包的長度，是否啟用CRC，是否啟用曼徹斯特編碼，這些參數應根據項目需求進行選擇。

* 中斷(Interrupts)。根據實際情況選擇。
* GPIO and FRR。

* 最后生成配置參數，點擊右下角的Generate source。

三、保存工程文件
可以選擇把配置好的參數保存為一個頭文件，或者保存為Silabs IDE工程文件。根據實際情況選擇。
