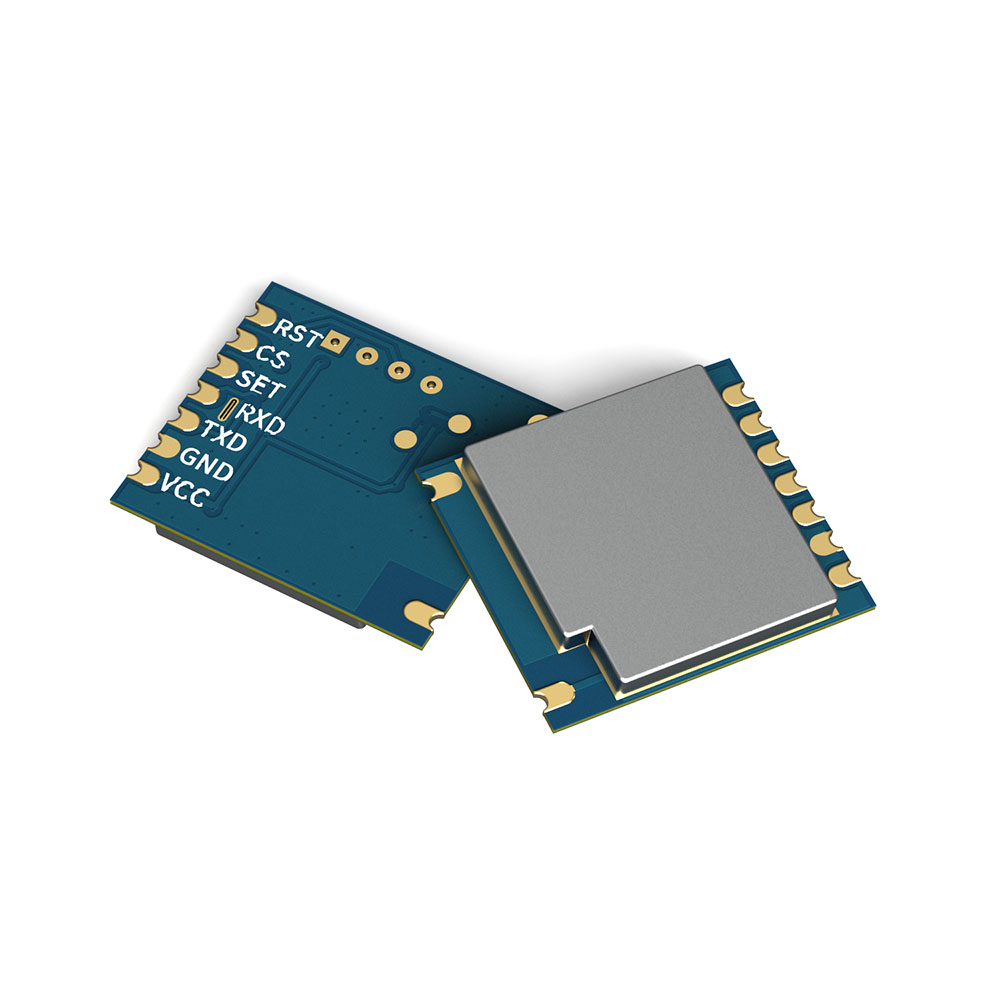

RF51422：ANT+ 無線串口模塊小體積

RF51422是一款UART接口的ANT+無線收發模塊，內部使用了高性能的SOC芯片，集成了ANT+協議棧?？蛻艨赏ㄟ^標準的UART命令直接實現ANT+設備間的數據收發通訊，主要應用于開發標準ANT+協議的相關產品。此模塊可以兼容市面上絕大部分的ANT+協議設備。
無線串口模塊RF51422嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF51422 ANT+ 串口收發模塊規格書V2.0.pdf

封裝尺寸：RF51422 Package.rar

其它附件：ANT模塊協議.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.8	3.3	3.6	V
工作溫度范圍	-40	25	85	℃
電流消耗
發射電流		6.8	8	mA	@3.3V
接收電流		2.9		mA	@3.3V
休眠電流		0.26		mA

產品特點

標準ANT+ 協議接口
支持串口固件升級
嵌入式小體積
低功耗，高性價比

Configuration Messages
Unassign Channel	Assign Channel	Set Channel ID
Channel Messaging Period	Channel Search Timeout	Channel RF Frequency
Set Network Key	Transmit Power	Search Waveform
Add Channel ID to List	Add Encryption ID to List	Config ID List
Config Encryption ID List	Set Channel Tx Power	Channel Low Priority Search Timeout
Enable Extended Messages	Lib Config	Frequency Agility
Proximity Search	Channel Search Priority	Configure Advanced Burst
Configure Event Filter	Configure Selective Data Updates	Set Selective Data Update (SDU) Mask
Enable Single Channel Encryption	Set Encryption Key	1.27 Set Encryption Info

應用領域

ANT+接收設備
自行車傳感器
ANT+傳感器
運動傳感器

無線串口模塊RF51422的典型應用電路

RF51422

腳位編號	引腳定義	描述
1	VCC	電源正極
2	GND	電源地
3	TXD	串口TXD
4	RXD	串口RXD
5	SET	進入DFU（固件升級）模式控制腳，拉低該引腳，再給RESET腳一個低脈沖，模塊重啟后進入DFU模式。拉高或懸空該引腳，上電或復位則進入正常工作模式。
6	CS	休眠控制腳，拉低CS模塊休眠，拉高或懸空則模塊正常工作
7	RESET	拉低該引腳模塊復位，拉高或懸空則模塊正常工作
8	GND	電源地
9	ANT	天線接口

無線串口模塊RF51422的機械尺寸
