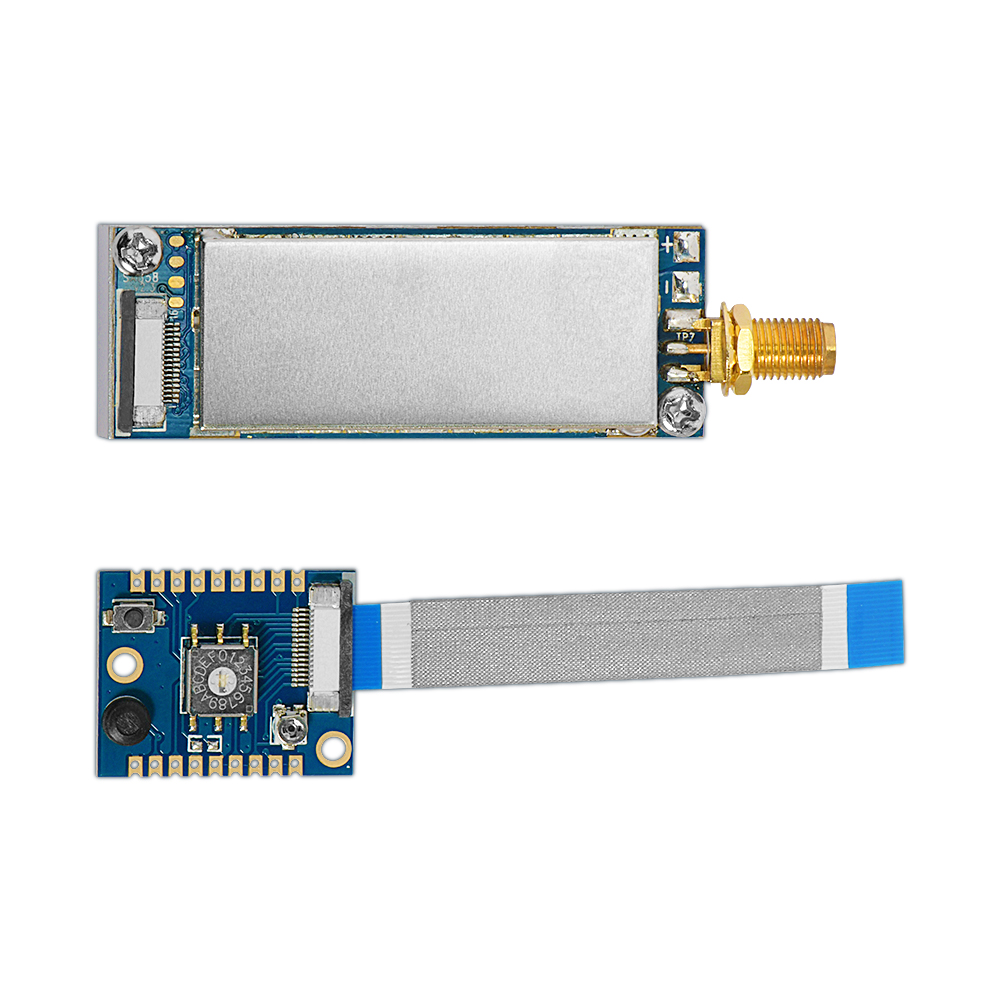

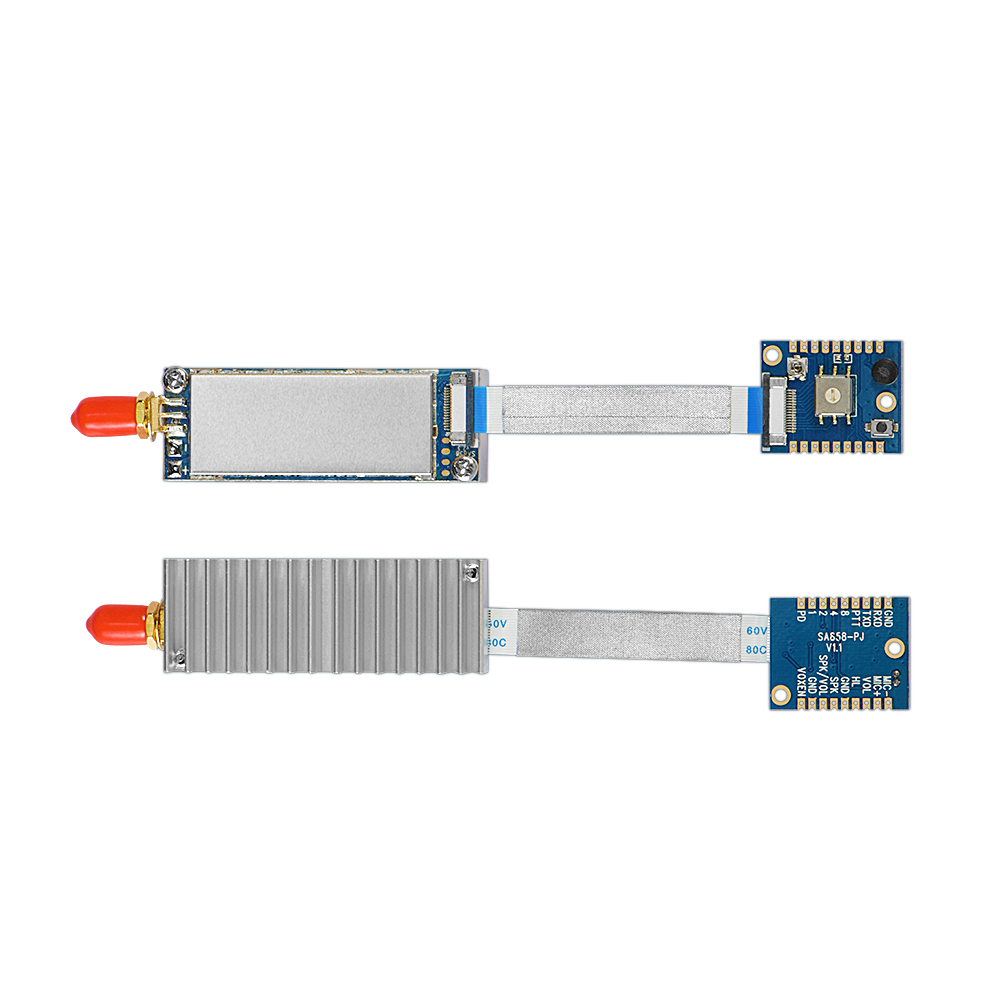

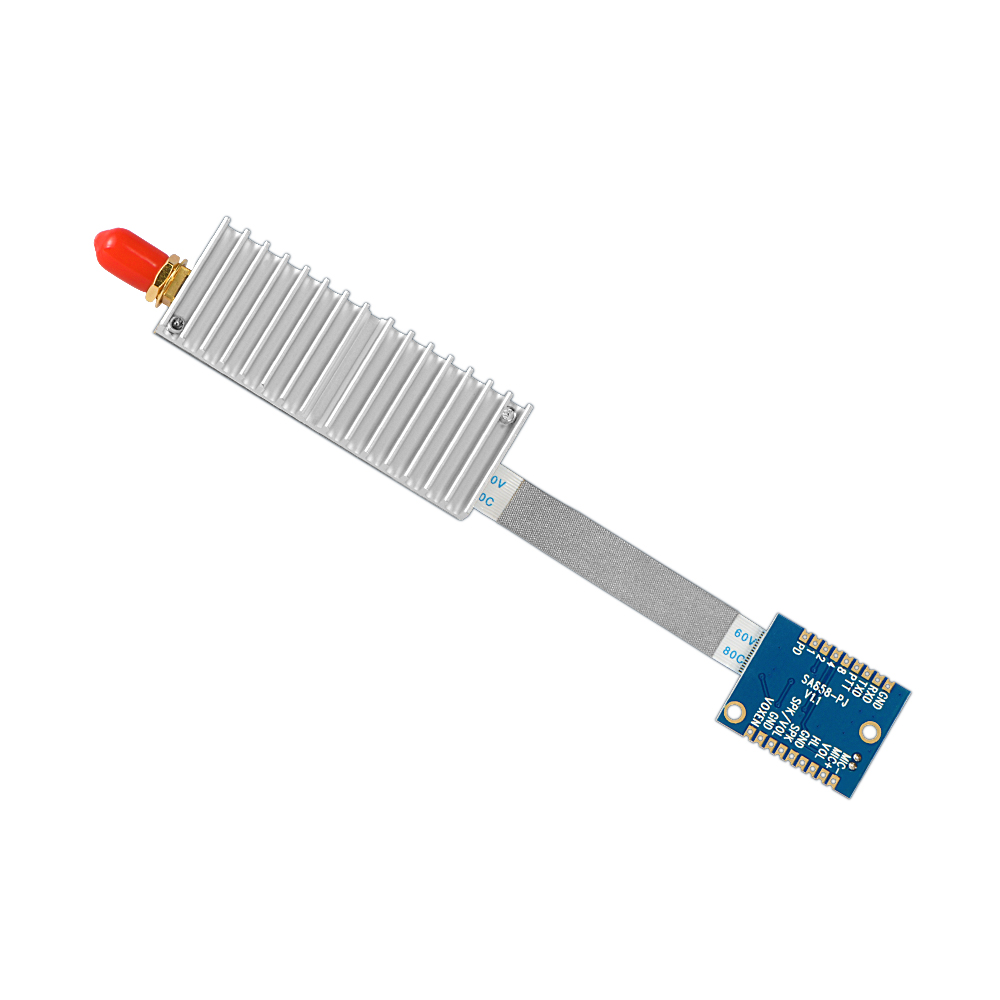

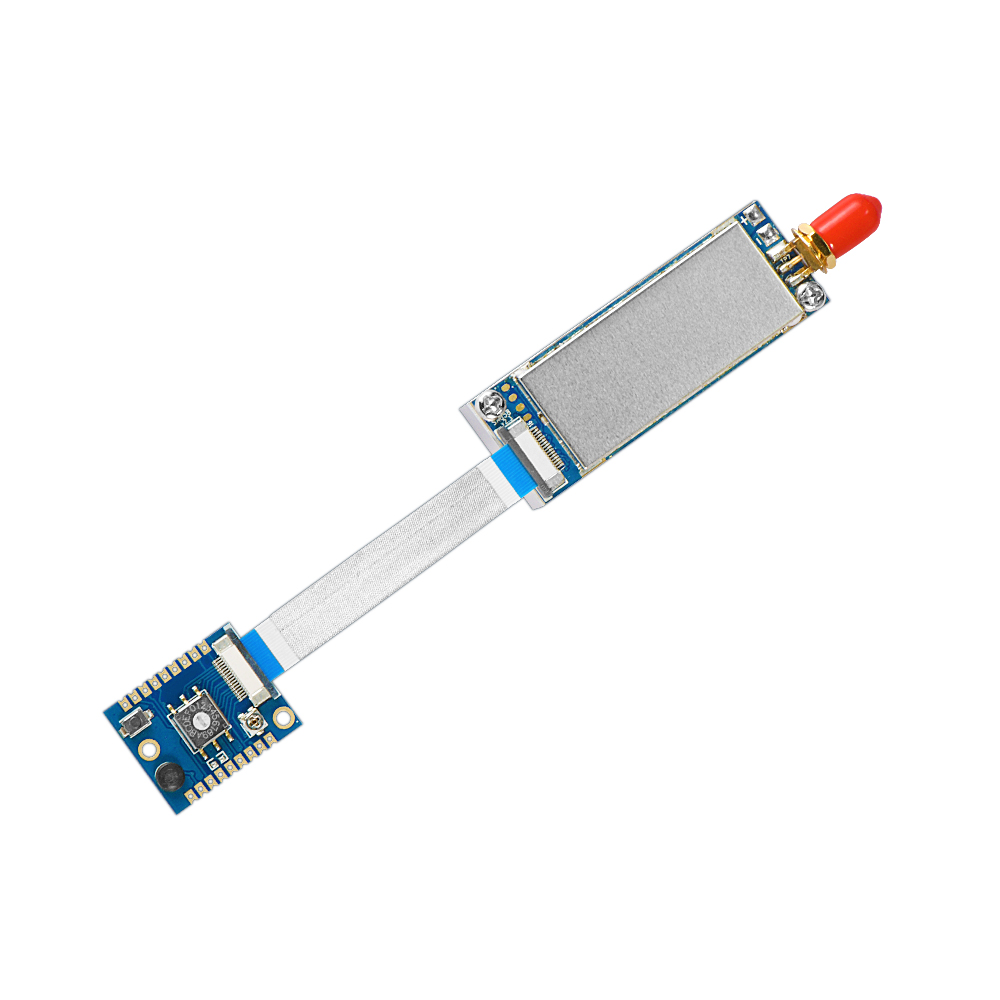

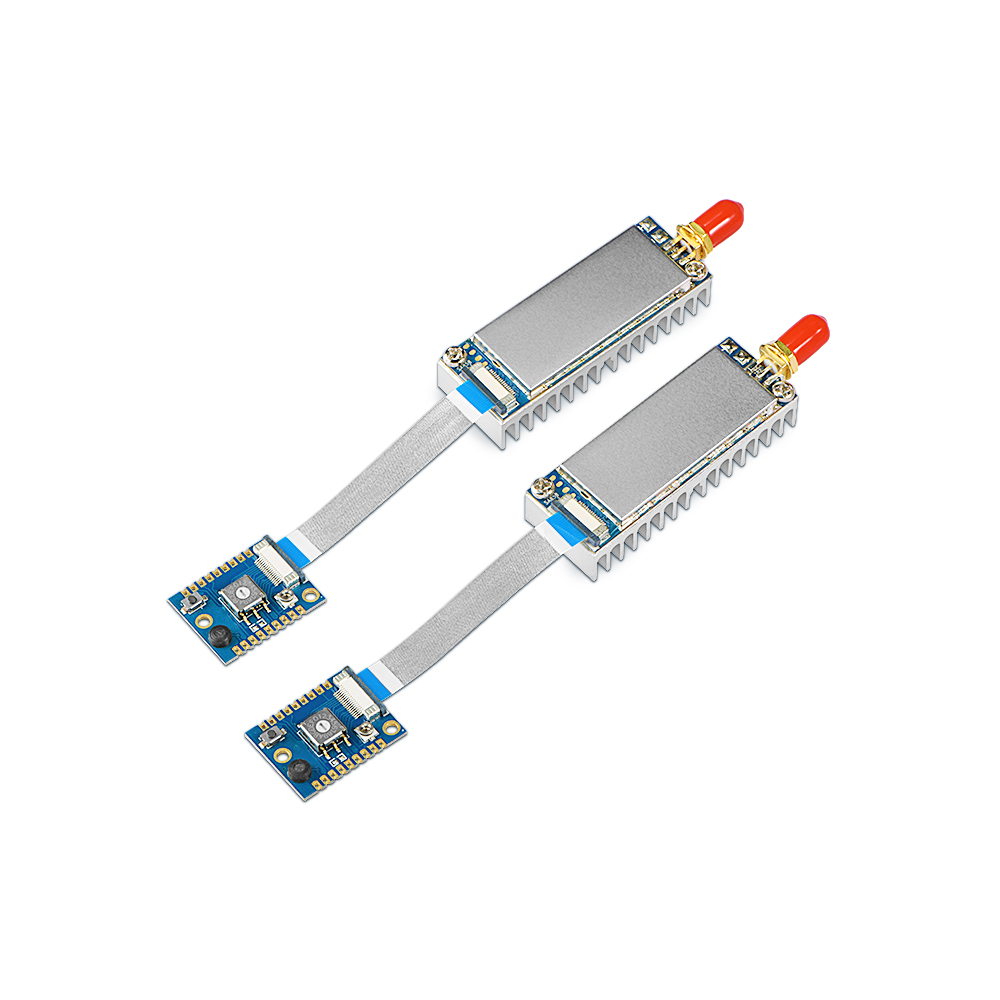

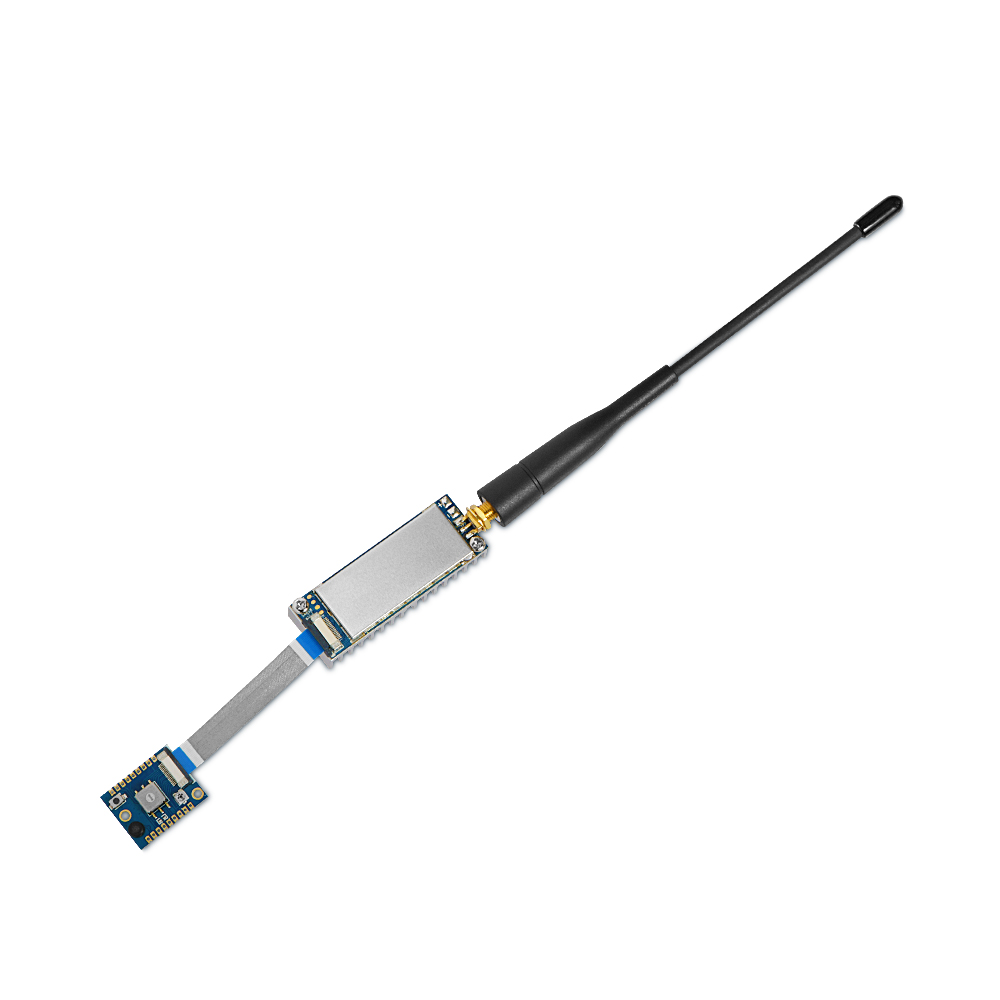

SA858：4W大功率全功能微型對講機模塊

SA858是一款大功率遠距離的全功能對講機模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，可用我司的PC軟件簡單快捷地設置模塊的收發頻率、啞音和靜躁等級等參數。用戶只需在此款模塊上外接電源,喇叭和音頻電位器，即可作為有16種頻率通道可調的一個小型的全功能對講機。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。SA858嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA858 4W全功能微型對講機模塊V1.6.pdf

PC軟件：NiceRF_SA858_PC_software.rar

其它附件：USB_PC驅動.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

★ 注：模塊的引腳在高電平時均為3.3V。

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	8	9	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			≤3		uA
接收電流			60		mA
發射電流（高功率）	@8V,424.75MHz	1400	1500		mA
發射電流（低功率）	@8V,424.75MHz	850	900		mA
發射電流（高功率）	@4V,424.75MHz	1100	1150		mA
發射電流（低功率）	@4V,424.75MHz	650	700		mA
發 射射頻參數
工作頻率范圍	UHF	400	450	480	MHz
工作頻率范圍	VHF	134	150	174	MHz
發射功率（高功率）	@VCC=4.0V	30	31	32	dBm
發射功率（低功率）	@VCC=4.0V	26	27	28	dBm
發射功率（高功率）	@VCC=8.0V	35	36	36.5	dBm
發射功率（低功率）	@VCC=8.0V	30.5	31.5	32	dBm
調制靈敏度	@1.5KHz/2.5KHz頻偏		10		mV
音頻調制失真	@1.5KHz/2.5KHz頻偏		2	5	%
信噪比	@1.5KHz/2.5KHz頻偏	38	40	45	dB
鄰道功率	@12.5K offset		-60dBc		dBm
CTCSS調制頻偏		0.35	0.5	0.75	KHz
接收射頻參數
接收靈敏度	13dB輸出語音信吶比		-124		dBm
接收信噪比	@1.5KHz頻偏	45	50		dB
音頻輸出幅度			2		W
音頻輸出阻抗			8		OHm

產品特點

UHF頻段：400~480 MHz
VHF頻段：134-174 MHz
350頻段：320~400MHz 注：以上頻段三選一
發射接收頻率獨立
帶寬：12.5 / 25 KHz
輸出功率：4W
開闊地傳輸距離為7-10公里
高接收靈敏度：-124dBm
高集成小體積
38級CTCSS模擬亞音頻碼
166級CDCSS數字亞音頻（可用PC軟件和串口設制）
8級靜噪可調
音量外接電位器調節
高低功率可選（1W/4W）
寬范圍工作電壓3.3-9V
內置EEPROM，數據掉電保存
采用1ppm TCXO晶振，性能穩定

應用領域

小型對講機
無視對講系統
樓宇小區安防系統
戶外運動產品
音頻監聽系統

對講機模塊SA858的典型應用電路

對講機模塊SA858的引腳定義

腳位編號	引腳定義	描述
1	MIC+	外接咪頭正極
2	NGGND GND	外接咪頭負極或電源地
3	SPK/VOL	外接8歐2W喇叭和聲音調節電位器
4	SPK	音頻輸出腳，外接8歐2W喇叭
5	H/L	RF高低功率引腳，接“0”為低功率，懸空為高功率,
6	VOL	音頻音量調節腳，外接200K可調電位器
7	GND	外接電源負極
8	RXD	本產品串口接收數據口
9	TXD	本產品串口發送數據口
10	VOXEN	聲控使能腳，“0”為開起聲控功能，“1”為關閉聲控功能，默認“1”輸出
11	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
12	8	頻率16通道8421編碼，第8位，默認“1”輸出
13	4	頻率16通道8421編碼，第4位，默認“1”輸出
14	2	頻率16通道8421編碼，第2位，默認“1”輸出
15	1	頻率16通道8421編碼，第1位，默認“1”輸出
16	PD	模塊休眠使能，“0”為休眠模式；“1”為正常工作，默認為正常工作
17	VCC	接電源正極
18	GND	接電源負極
19、21	GND	接天線地
20	ANT	射頻信號輸出，外接50歐姆天線
