SA316S：無線音頻收發模塊 串口指令 48K采樣率 低延遲高保真

參數

測試條件

最小

典型

最大

單位

工作電壓范圍

@SA316S-TX,SA316S-RX　

2.8

3.3

3.6

V

@SA316F30

3.0

4.0

5.0

工作溫度范圍

-20

25

60

℃

工作頻率范圍

@UHF

500

540

MHz

800

890

MHz

890

980

MHz

@VHF

160

270

MHz

音頻發射接收延時

4

ms

串口波特率

9600

bps

電 流 消 耗

休眠電流(SA316-RX)

<0.4

mA

休眠電流

SA316S-TX

5

10

uA

SA316F30

<1.6

mA

接收電流（SA316-RX)

@VCC=3.3V　

< 115

mA

發射電流（SA316S-TX）

@發射時　

< 100

mA

@不發射時

<54

mA

發射電流（SA316F30-TX）

@發射時,@5v,30dBm　

< 700

mA

@不發射時,5v

<60

mA

發 射 參 數

輸出功率

@SA316S-TX,VCC=3.3V

9

10

&nbsp11

dBm

@SA316F30-TX,VCC=5.0V

29

30

31

dBm

發射帶寬（BW)

300

KHz

鄰道功率比（ACPR）

@600KHZ

-60

dBc

麥克最大輸入電壓

0.1

1.0

Vrms

音頻頻率響應范圍

30

20k

Hz

接 收 參 數

接收靈敏度

-96

dBm

音頻輸出幅度(差分）

400

mVrms

音頻輸出驅動電阻

600

Ohm

信噪比（SNR)

@1KHz

86

dB

總諧波失真(THD)

@48K采樣率

0.07

%

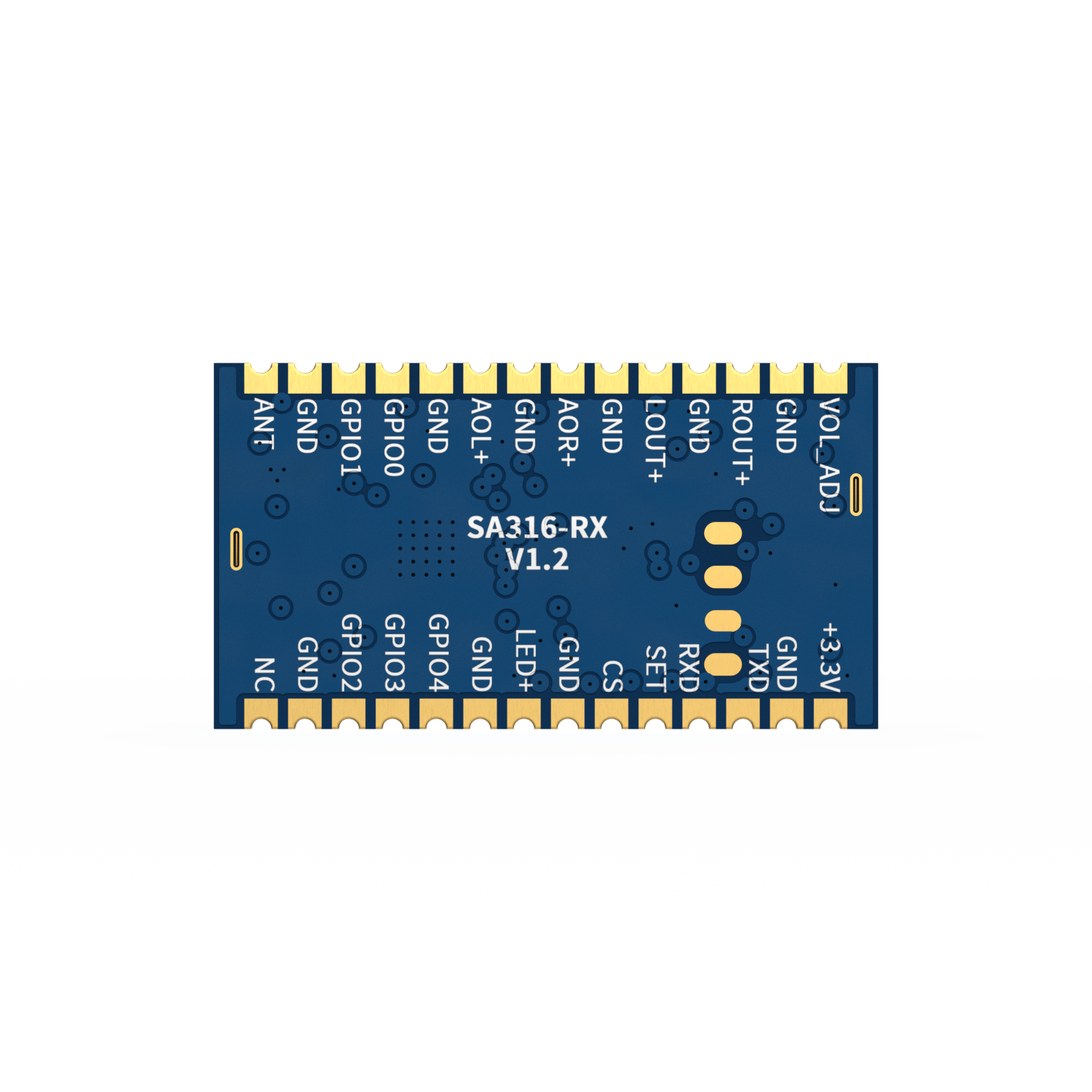

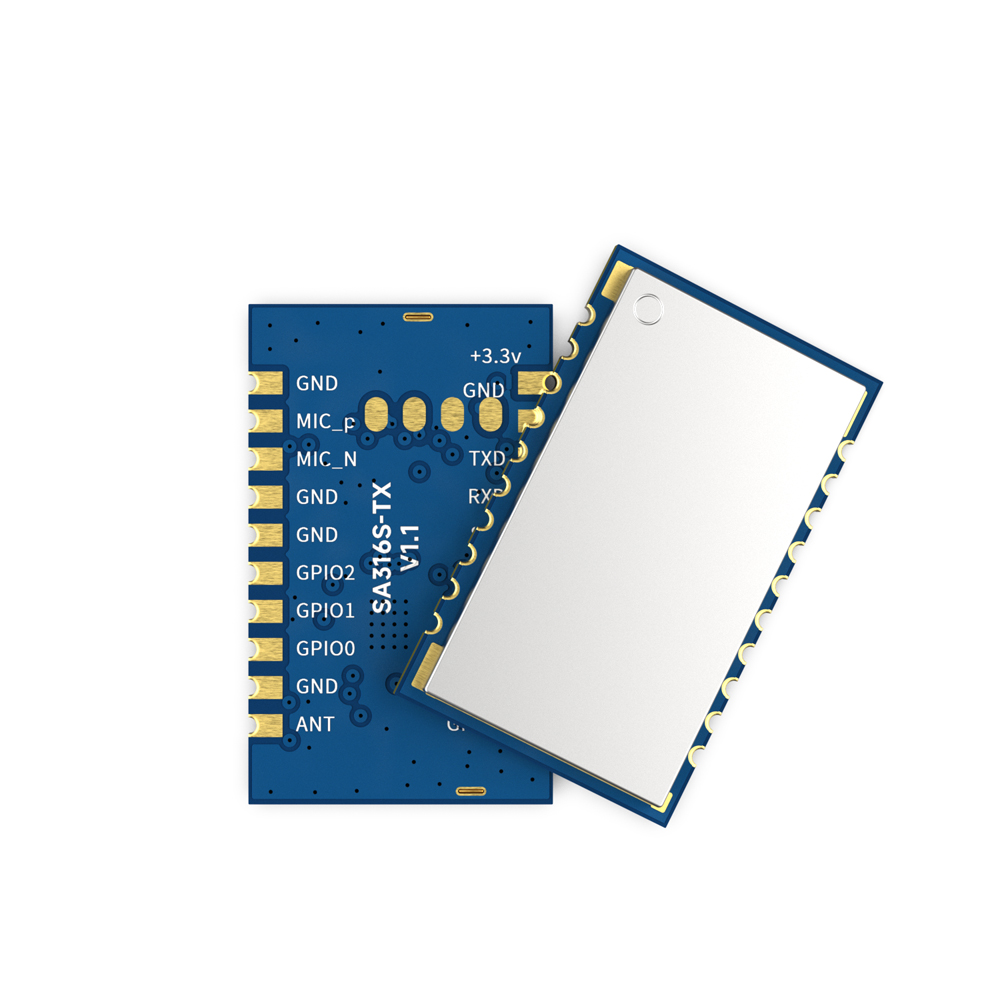

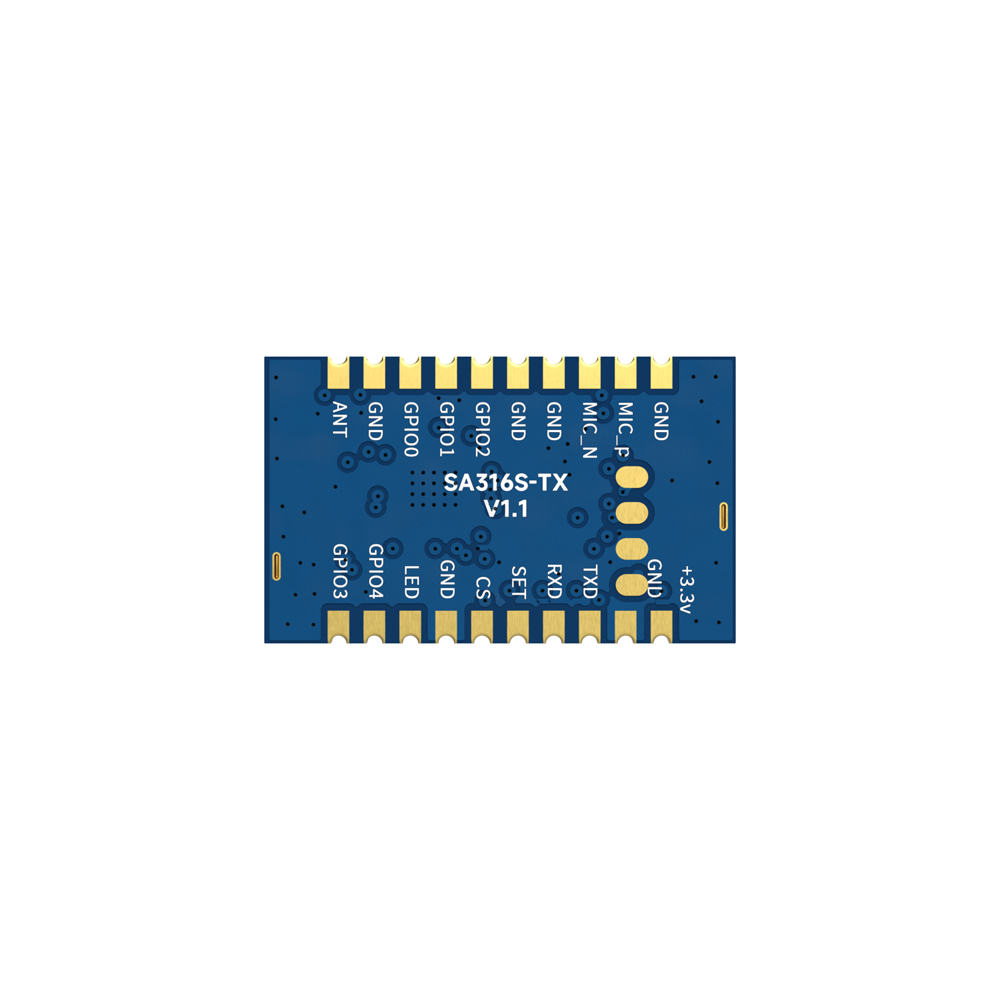

腳位編號

引腳定義

I/O

電平標準

描  述

1

TXD

O

0-3.3V

串口數據輸出

2

RXD

I

0-3.3V

串口數據輸入

3

SET

I

0-3.3V

功能暫時保留

4

CS

I

0-3.3V

模塊休眠腳（低電平工作，高電平休眠）

5

GPIO4

I/0

0-3.3V

內接音頻芯片的GPIO4

6

GPIO3

I/O

0-3.3V

內接音頻芯片的GPIO3，用I2S模式時可配置成SDIN

7

ANT

0

射頻信號輸出，接50歐天線

8.9,10,12

GND

0V

接電源負極

11

VCC

+3.3-5.0V

電源正輸入（+3.3V-5.0V，典型4.2V）

13

TXLED

O

0-3.3V

輸出指示，發射信號時輸出高，不發射信號時輸出低

14

GPIO2

I/O

0-3.3V

內接音頻芯片的GPIO2，用I2S模式時，可配置成MCLK

15

GPIO1

I/O

0-3.3V

內接音頻芯片的GPIO1，用I2S模式時，可配置成SCK

16

MIC_N

I

麥克風輸入負端，可接地

17

MIC_P

I

麥克風輸入正端，（信號小于200mVrms內最佳）

18

GPIO0

I/O

0-3.3V

內接音頻芯片的GPIO0，用I2S模式時，可配置成LRCK
