SV650：500mW 小體積嵌入式無線透?jìng)髂K

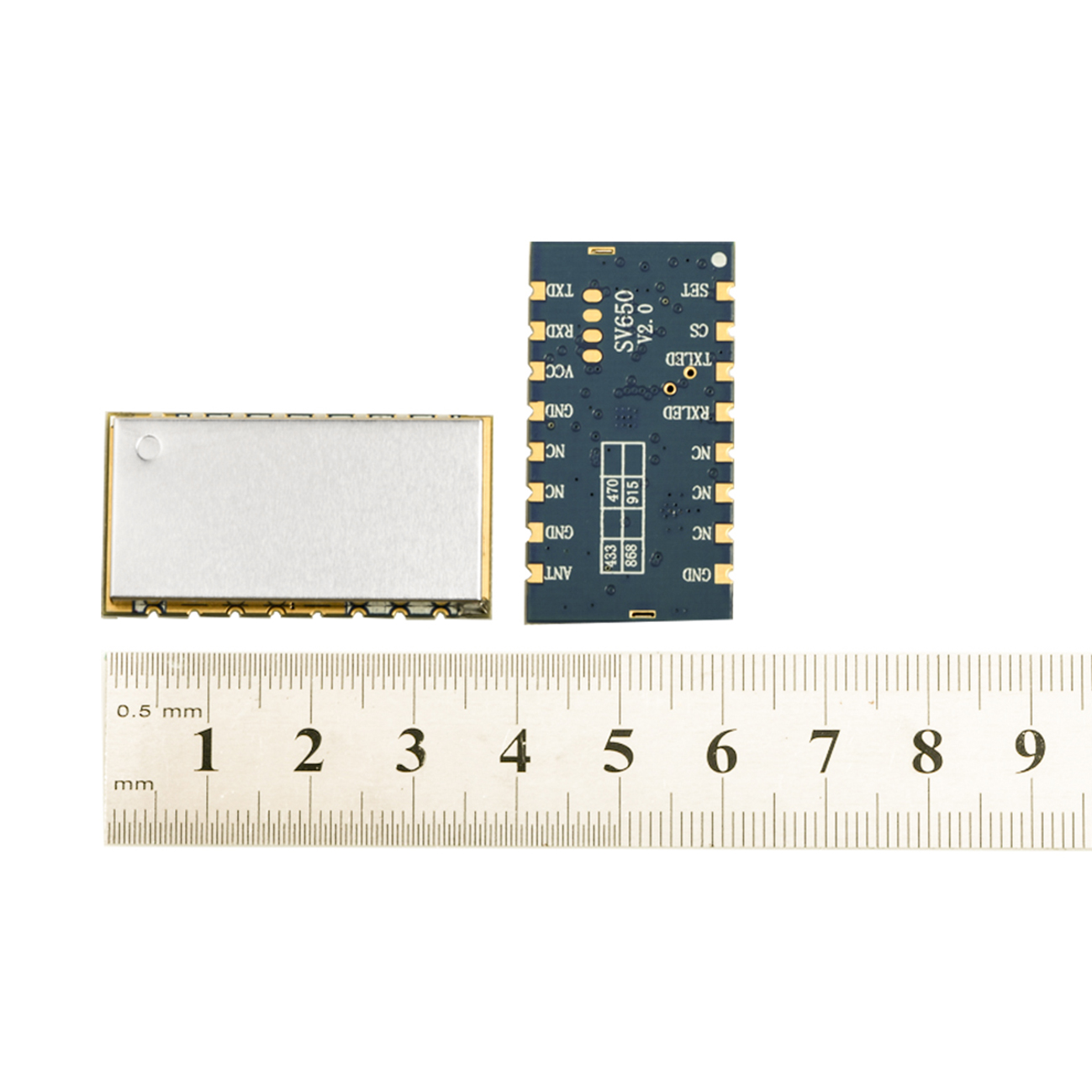

SV650是一款嵌入式超小體積的大功率高集成無線透?jìng)髂K，采用高性能的Silicon Lab射頻芯片。高效的接收靈敏度再加上業界領先的500mW輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或通過相連的設備在線設置修改串口以及RF的相關參數。
SV650嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SV650-500mW 小體積嵌入式無線數傳模塊 V5.2.pdf

封裝尺寸：SV650 Lora610 package 2018.rar

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：USB_PC Drive.rar

其它附件：Serial debugging assistant 1.3.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3.3	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		25		mA	TTL電平
接收電流		34		mA	485電平
發射電流		350		mA	@27dBm
體眠電流		<5		uA	TTL電平
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	1.2	9.6	115.2	Kbps	GFSK
發射功率范圍	20	/	+27	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2Kbps

產品特點

空曠傳輸距離可達2800米 @1.2Kbps速率時
工作頻段：433/470/868/915 MHz可選
通訊頻道: 40個
4字節網絡ID
串口參數設置多樣化
GFSK調制模式
RSSI場強信號可監測
TTL/RS485電平接口
天線自動匹配及雙向開關控制
靈敏度; -121 dBm
最大輸出功率：500 mW （+27dBm）
工作電壓范圍：3.3~ 6.5 V
工作溫度范圍：-40 ~ +85 °C
重量：4.0 g

應用領域

無線遙控遙測
遠程抄表
安防系統
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統
機器人控制

無線透?jìng)髂KSV650的典型應用電路

無線透?jìng)髂KSV650的引腳定義

腳位編號	引腳定義	描述
1	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
2	CS	模塊使能（低電平休眠，電流小于5uA,默認高電平輸出）
3	TXLED	發射指示燈輸出腳（低電平有效）
4	RXLED	接收指示燈輸出腳（低電平有效）
5、6、7、11、12	NC	懸空
8、10、13	GND	接電源地
9	ANT	射頻信號輸出，接50歐天線
14	VCC	接電源正極（典型值5V）
15	RXD/B	串口通訊數據接收(@485電平時接B輸出）
16	TXD/A	串口通訊數據發射(@485電平時接A輸出)

無線透?jìng)髂KSV650的機械尺寸
