SV610PRO：100mW 高集成無線傳輸模塊

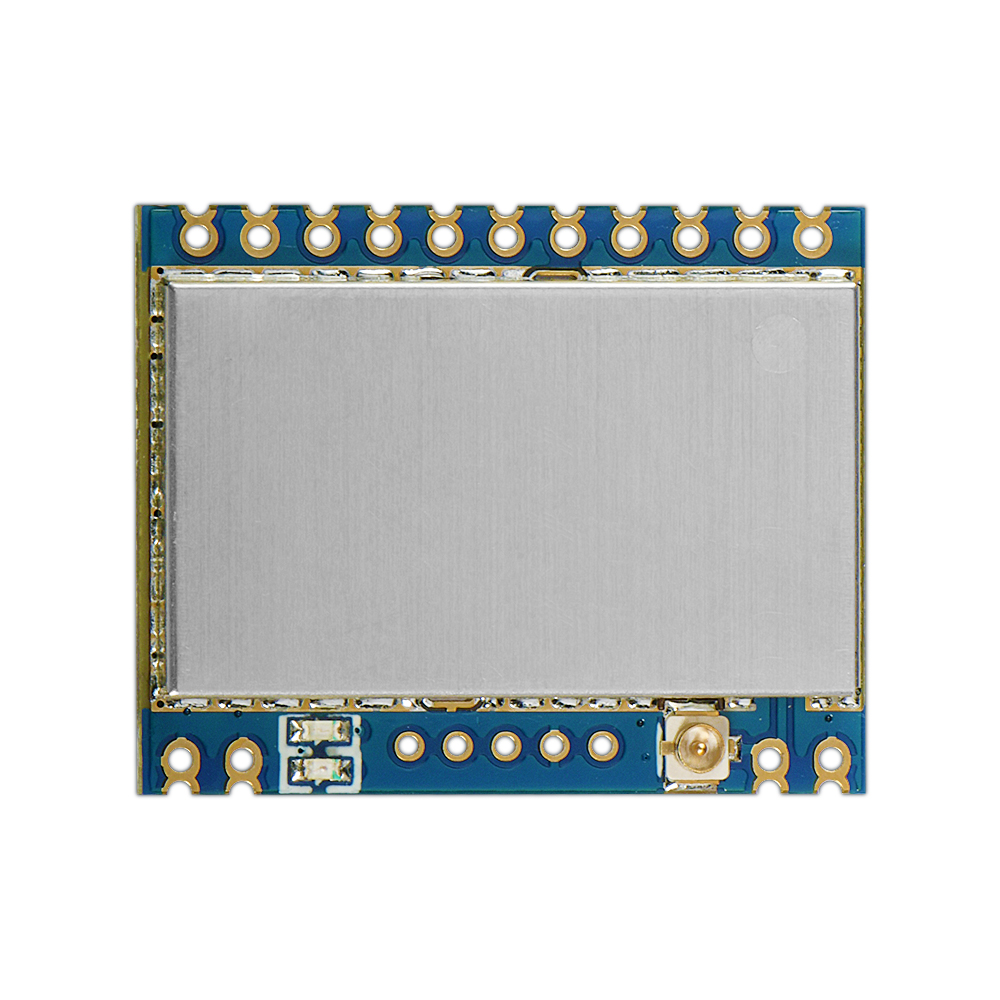

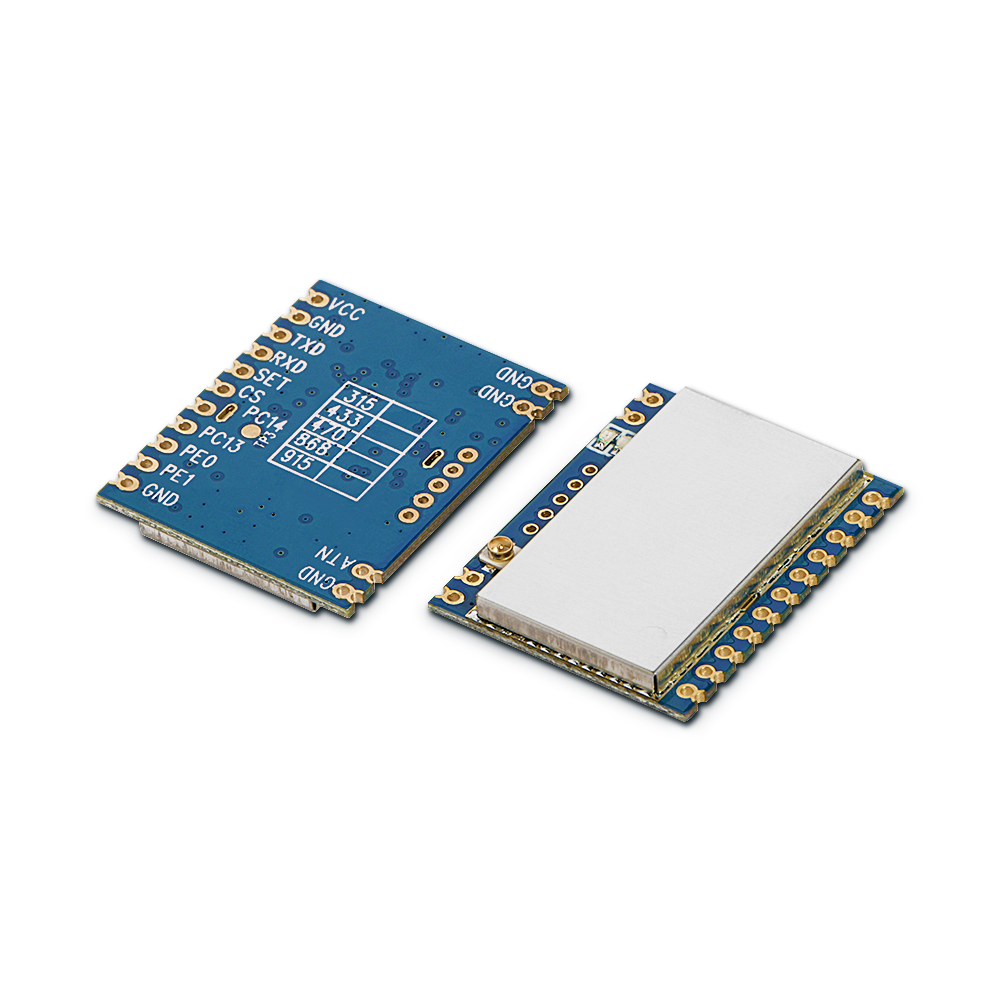

SV610PRO是一款高集成的無線傳輸模塊，它提供了標準的 TTL 電平串口供客戶設備對接。內部集成了美國 Silicon Lab高性能的射頻窄帶芯片。其高效的接收靈敏度以及 100mW 的輸出功率得以保證模塊通訊性能。模塊同時提供了多頻段信道以及網絡 ID 來降低傳輸過程中的無線干擾。用戶可通過我司提供的 PC軟件或發送相應的串口指令來讀取或修改模塊的內部參數。小巧的體積和便捷的設置使之在工業控制上得到了非常廣泛的應用。
SV610PRO 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：SV610Pro 小功率高速M(fèi)esh無線數據傳輸收發器 V1.2.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。如若是TTL電平的模塊，那串口TXD和RXD腳輸出和輸入都是支持3.3V電平。

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3.3	4	6	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 22		mA
發射電流		< 95		mA
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	1.2	9.6	1000	Kbps	FSK
發射功率范圍	-1		20	dBm	軟件可配置
接收靈敏度		-123		dBm	@1.2Kbps

產品特點

空曠傳輸距離可達 2000 米 @1.2K 速率時
工作頻段：433/470/868/915 MHz 可選
通訊頻道：40 個
4 字節網絡 ID
串口參數設置多樣化
FSK 調制模式
RSSI 場強信號可監測
TTL 電平接口
天線自動匹配及雙向開關控制
靈敏度：-123 dBm
最大輸出功率：100 mW （+20 dBm）
工作電壓范圍：3.3 ~ 6.0 V
工作溫度范圍：-40 ~ +85 ℃
重量：2.0g

應用領域

無線遙控遙測
遠程抄表
家庭自動化遙測
遠程醫療設備
門禁系統
機器人控制

典型應用電路

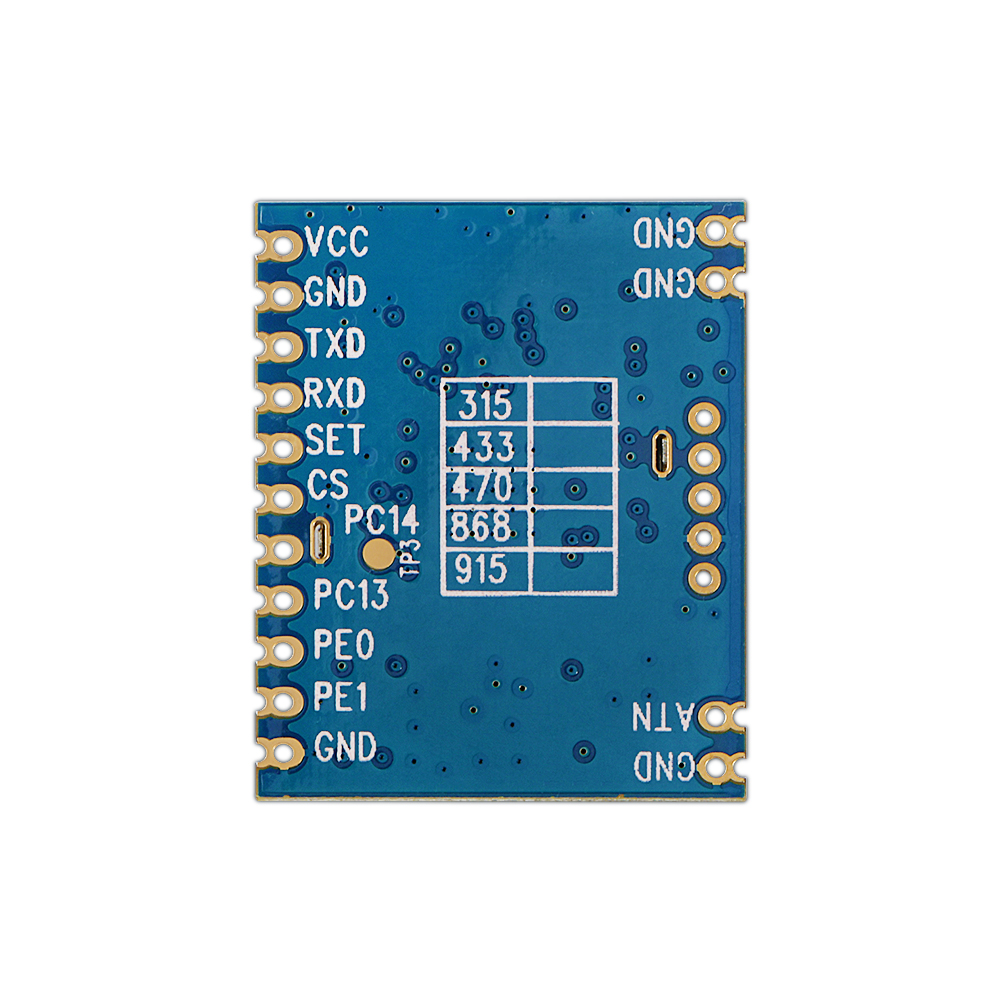

模塊引腳定義

腳位編號	引腳定義	I/O	電平	描述
1,10,12,13,15	GND			接電源負極
2	PE1	I/O	0-3.3V	接內部單片機的IO,可擴展功能
3	PE0	I/O	0-3.3V	接內部單片機的IO,可擴展功能
4	PC13	I/O	0-3.3V	接內部單片機的IO,可擴展功能
5	PC14	I/O	0-3.3V	接內部單片機的IO,可擴展功能
6	CS	I	0-3.3V	模塊使能（低電平休眠，目前無此功能）
7	SET	I	0-3.3V	配置參數使能（低電平使能參數配置，默認高電平輸出）
8	RXD	I	0-3.3V	串口通訊數據接收
9	TXD	O	0-3.3V	串口通訊數據發射
11	VCC			接電源正極（典型值4V）
14	ANT			外接50歐姆的銅軸天線

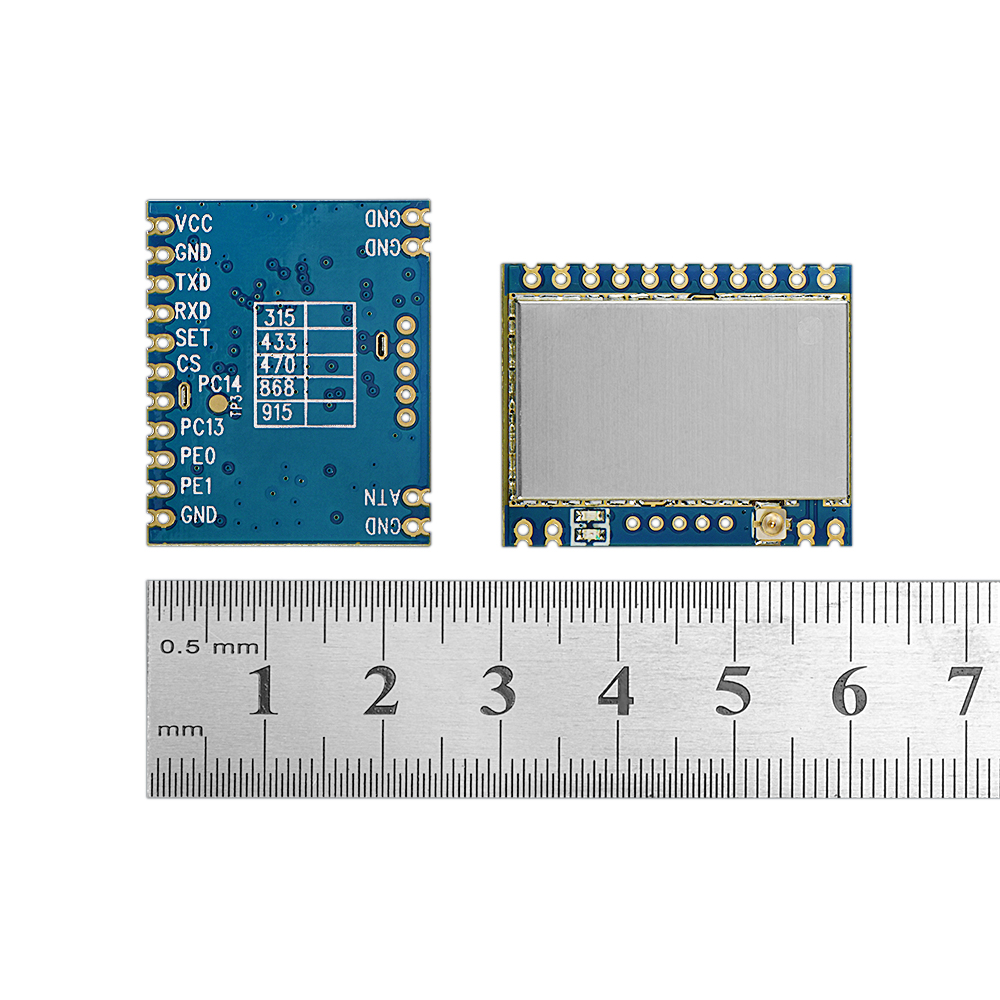

模塊尺寸
