MiniF27：800mw 超小體積LoRa無線收發模塊

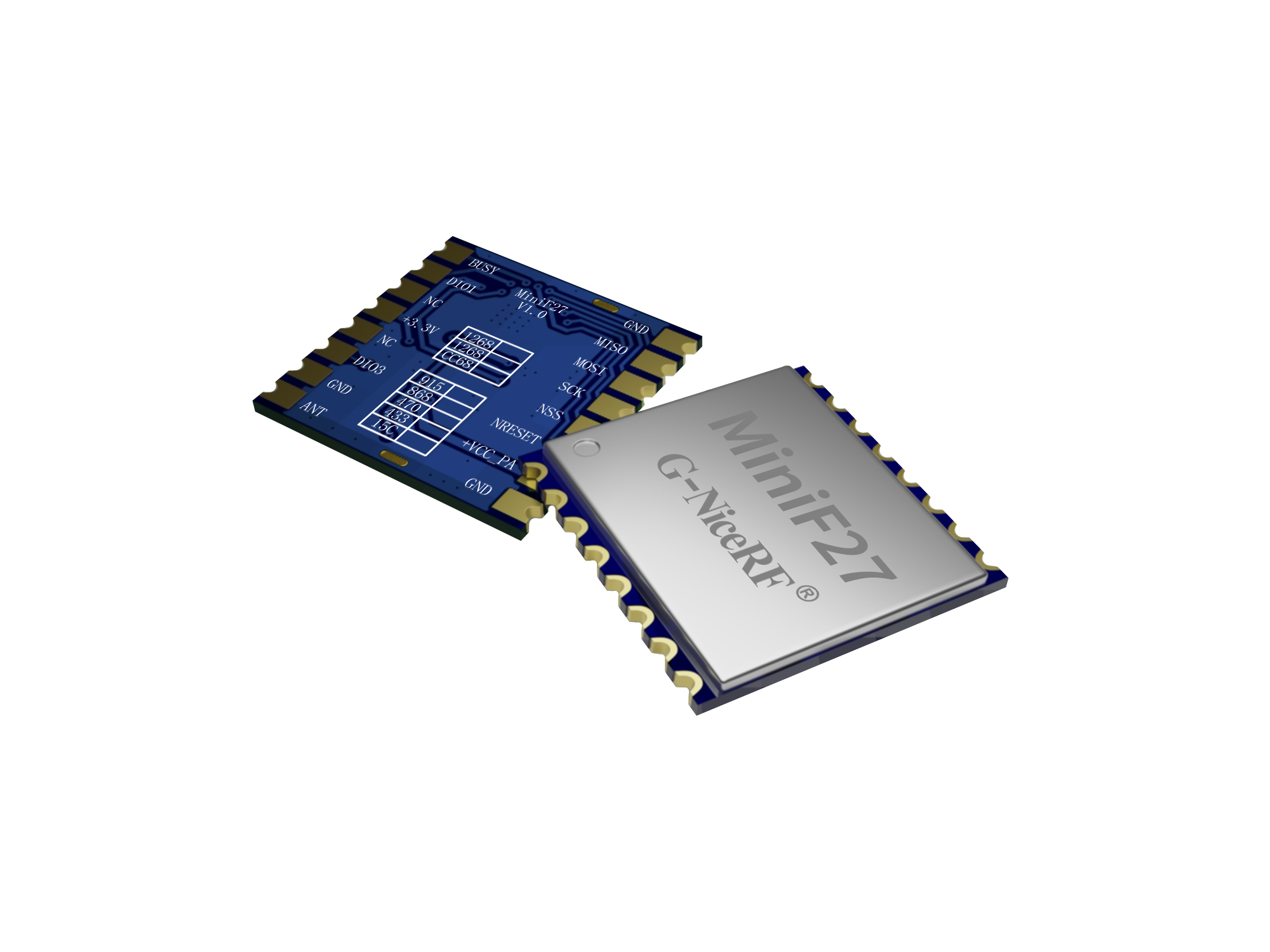

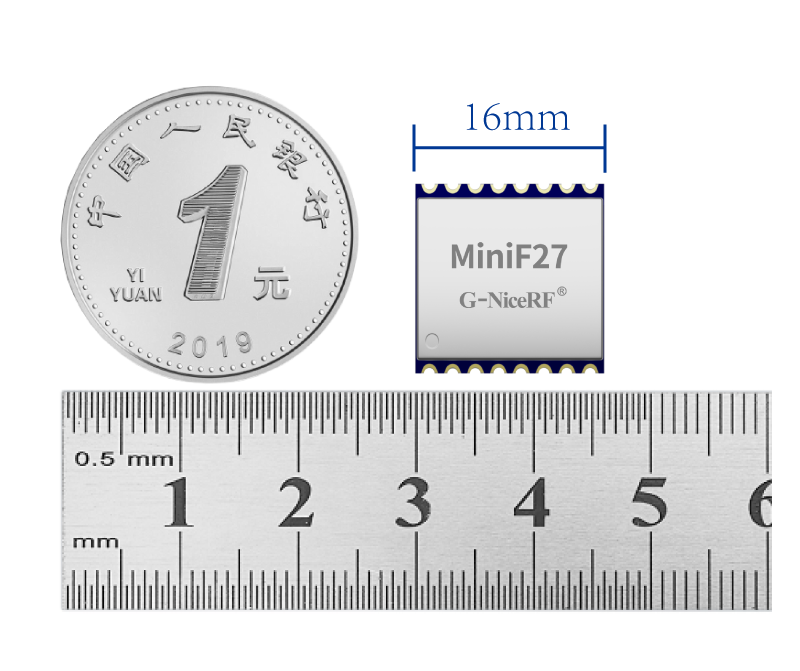

MiniF27無線模塊采用了Semtech公司的LoRa芯片來設計，結合高精度晶振，超低接收電流和休眠電流,-148dBm的靈敏度。在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部MCU的資源。MiniF27擁有超小體積（與LoRa1262尺寸相同），卻能提供高達27dBm（500mW）的輸出功率，5v供電時達800mw。高集成、小體積、大功率特性使得MiniF27在物聯網和電池供電的應用場景中展現出極大的優勢。

聯系我們

規格書&附件下載

產品規格書：MiniF27 800mw 小體積 LoRa無線收發模塊 V1.0.pdf

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸(單位：mm)

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	1.8	3.3	3.6	V	模塊+3.3v引腳
工作電壓范圍	3.3	4.0	5.0	V	模塊+VCC_PA引腳
工作溫度范圍	-40		85	℃
電流消耗
接收電流		6		mA	@DCDC模式
發射電流		500		mA	@5v,29dBm
休眠電流		1		uA
射頻參數
頻率范圍	410	433	450	MHz	@433MHz
頻率范圍	470	490	510	MHz	@470MHz
調制速率	0.018		62.5	kbps	@SX1262
	1.76		62.5	kbps	@LLCC68
	0.6		300	kbps	@FSK
發射功率范圍	0		27	dBm
靈敏度		-148		dBm	@SX1262, BW=10.4KHz SF =12
靈敏度		-129		dBm	@LLCC68, BW=125KHz SF =9

產品特點

頻率范圍：433/470MHz（可定制150-960 MHz）
靈敏度：-148dBm @Lora SX1262
最大輸出功率：29dBm（800mW）
LoRa、(G)FSK調制模式
數據傳輸率：6-300 Kbps @FSK,
256個字節FiFo

應用領域

工業抄表
停車場傳感器管理
工業自動化
農業傳感器
遙控控制
智慧城市
倉庫管理
路燈
物流管理
環境傳感器
健康產品
安防產品

MINIF27應用電路

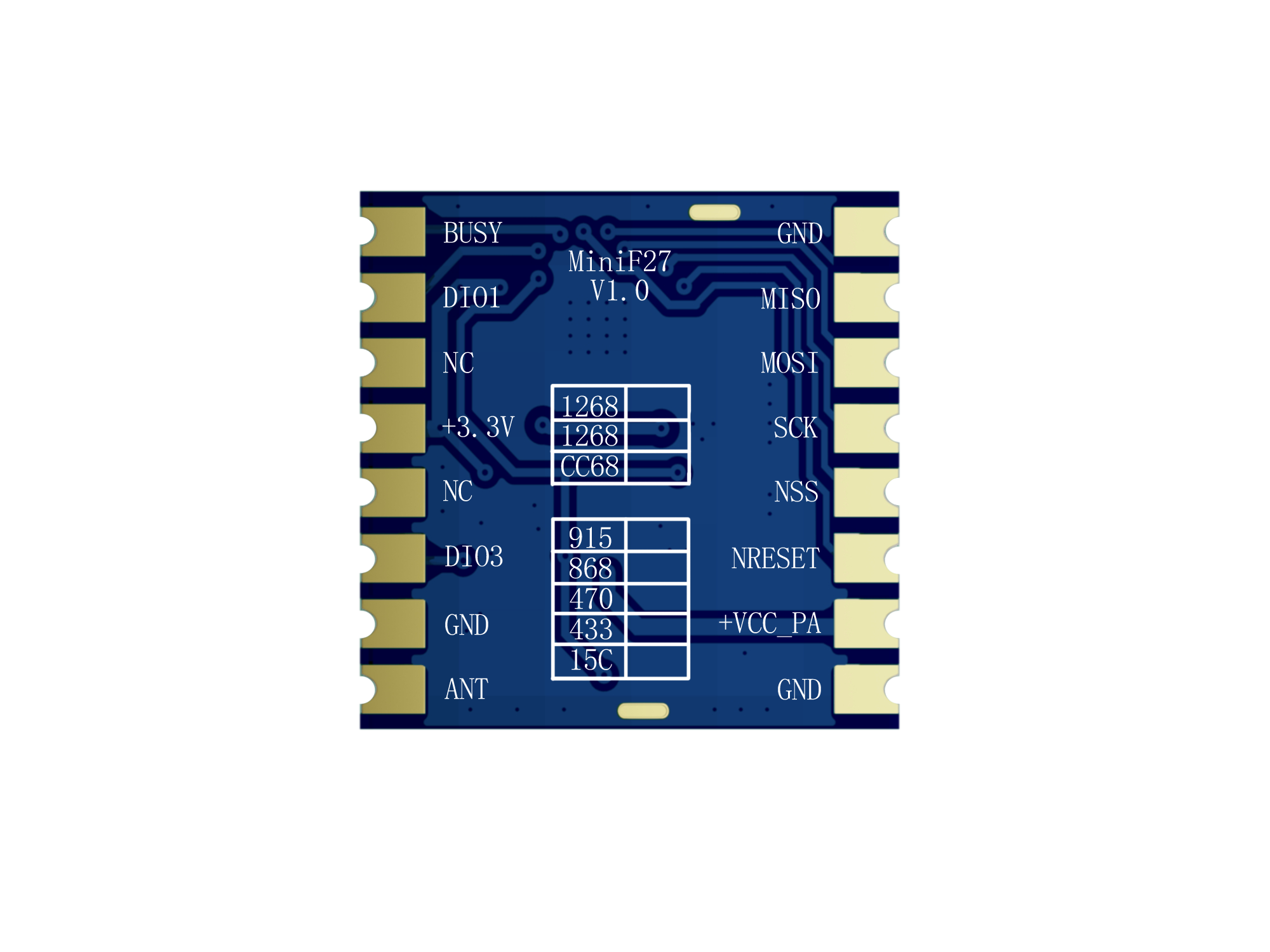

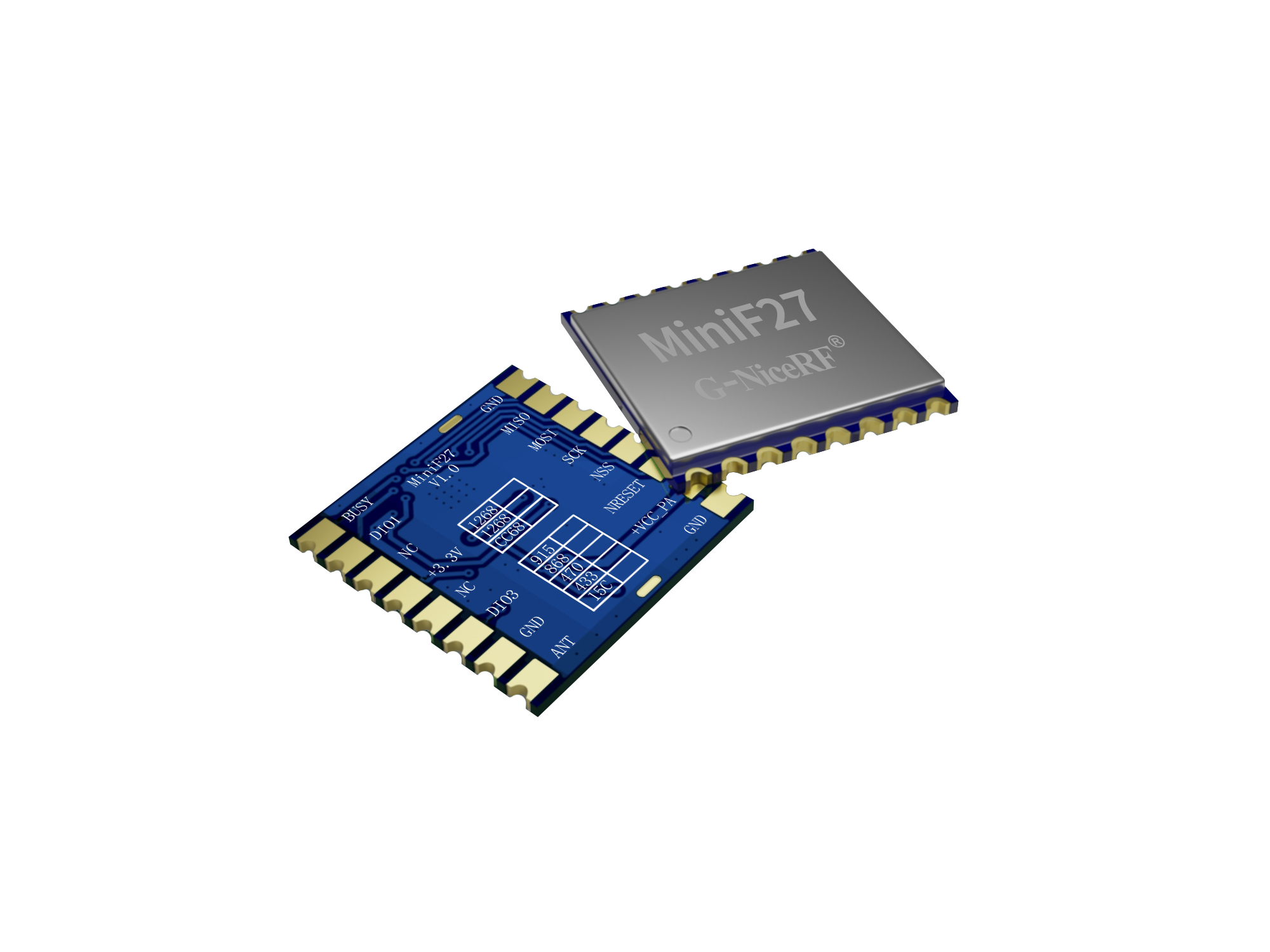

模塊腳位定義

腳位編號	引腳定義	IO電平	描述
1,8,10	GND		接電源地
2	MISO	0-3.3V	SPI數據輸出
3	MOSI	0-3.3V	SPI數據輸入
4	SCK	0-3.3V	SPI時鐘輸入
5	NSS	0-3.3V	SPI片選輸入
6	NRESET	0-3.3V	復位觸發輸入
7	+VCC_PA		接內部功放的電源腳,電壓越高,功率越高.電壓范圍：3.3-5v
9	ANT		接50歐的同軸天線
11	DIO3	0-3.3V	可自定義為中斷信號指示，詳情查看芯片資料
12,14	NC
13	+3.3V		芯片供電引腳,電壓范圍：1.8-3.6v
15	DIO1	0-3.3V	自定義為中斷信號指示，詳情查看芯片資料
16	BUSY	0-3.3V	用于狀態指示，詳情查看芯片資料

模塊尺寸
